تحديث إضاءة مستشفى مانشستر الملكي · XHLWX

Q: هل يمكن تحديد وحدات إضاءة XHLWX وفقًا لأطر عمل NHS ProCure22 / CCS RM6089 للإضاءة؟

نعم. يتم توفير جميع تركيبات HC-series السريرية مع حزمة امتثال كاملة (قياس الضوء LM-79، صيانة اللومن LM-80، علامة ENEC + CE UKCA، EN 60598-2-25 للغرف السريرية الطبية، وشهادة IEC 62471 للمخاطر البيولوجية الضوئية المجموعة 0/1) المقبولة بموجب كلا الإطارين. نحن نقدم جهة اتصال فنية بريطانية محددة للموافقة على CIBSE LG2 و HTM 06-01.

Q: كيف تتعاملون مع الوقاية من العدوى أثناء التحديث في جناح حي؟

يتم إحاطة كل منطقة عمل بشاشات غبار متنقلة مزودة بفلتر HEPA-14 مع استخراج بالضغط السلبي (ما يعادل ISO 14644-1 Class 8)، وبيان طريقة موقع من قبل IPC لكل HBN 00-09، ومرافقة ممرضتين أثناء أي دخول إلى الجناح. يتم شحن جميع وحدات الإضاءة منظفة مسبقًا، بحد أدنى IK08، مع ناشرات محكمة الإغلاق تتحمل المسح اليومي بثاني أكسيد الكلور دون اصفرار (تم التحقق من ذلك على مدار 5,000 مسحة في الشيخوخة المتسارعة).

Q: ما هو الضمان ومسار نهاية العمر الافتراضي؟

ضمان كامل لمدة 5 سنوات على قطع الغيار والعمالة، قابل للتمديد إلى 7 سنوات على موديلات DALI-2 D4i حيث يقوم نظام إدارة المباني (BMS) بإعادة توجيه بيانات الطاقة/التشخيص (نحن نستخدم بيانات D4i لتوقع فشل المحرك). في نهاية العمر الافتراضي، يتم تغطية كل وحدة إضاءة بموجب WEEE في المملكة المتحدة — تقوم XHLWX بترتيب التجميع وتوفر شهادة استعادة الحديد/الألومنيوم/الإلكترونيات لتقارير ESG الخاصة بالمؤسسة.

الخلفية — مستشفى يعود لعام 1908 يكافح وهج الفلورسنت

يعالج مستشفى مانشستر الملكي (MRI)، وهو جزء من مؤسسة مانشستر الجامعية NHS Foundation Trust، أكثر من 800,000 مريض سنويًا عبر عقار تاريخي في طريق أكسفورد. بحلول عام 2025، واجه فريق العقارات ثلاثة ضغوط متقاربة: تجاوزت وحدات الإضاءة الفلورية T8 القديمة في أجنحة Acute Block 55,000 ساعة احتراق (تجاوزت بكثير علامة L70 البالغة 30,000 ساعة)، وتطلبت ولاية NHS Net Zero تخفيضًا بنسبة 51% في الكربون بحلول 2030/31، وسجل طاقم التمريض شكاوى متكررة من إجهاد العين والصداع خلال نوبات العمل التي تستمر 12 ساعة.

أظهر تدقيق تجريبي في الجناح 34 قياس 780 lx عند مستوى السرير مع UGR 26 و CRI 72 فقط — وهو أقل بكثير من توصيات CIBSE LG2 (الإضاءة لمرافق الرعاية الصحية) التي تبلغ UGR<19 و CRI≥90 للمراقبة السريرية.

تم اختيار XHLWX Lighting من خلال منافسة مصغرة تنافسية ضمن إطار Crown Commercial Service (CCS)، وتم منحها في الربع الأول من عام 2026، لتوفير 620 وحدة إضاءة LED قابلة للضبط وذات جودة سريرية عبر 4 أجنحة، وغرفتي عمليات، و 6 محطات تمريض والممرات المرتبطة بها — تم تركيبها جميعًا في ظروف سريرية حية دون إغلاق أي جناح.

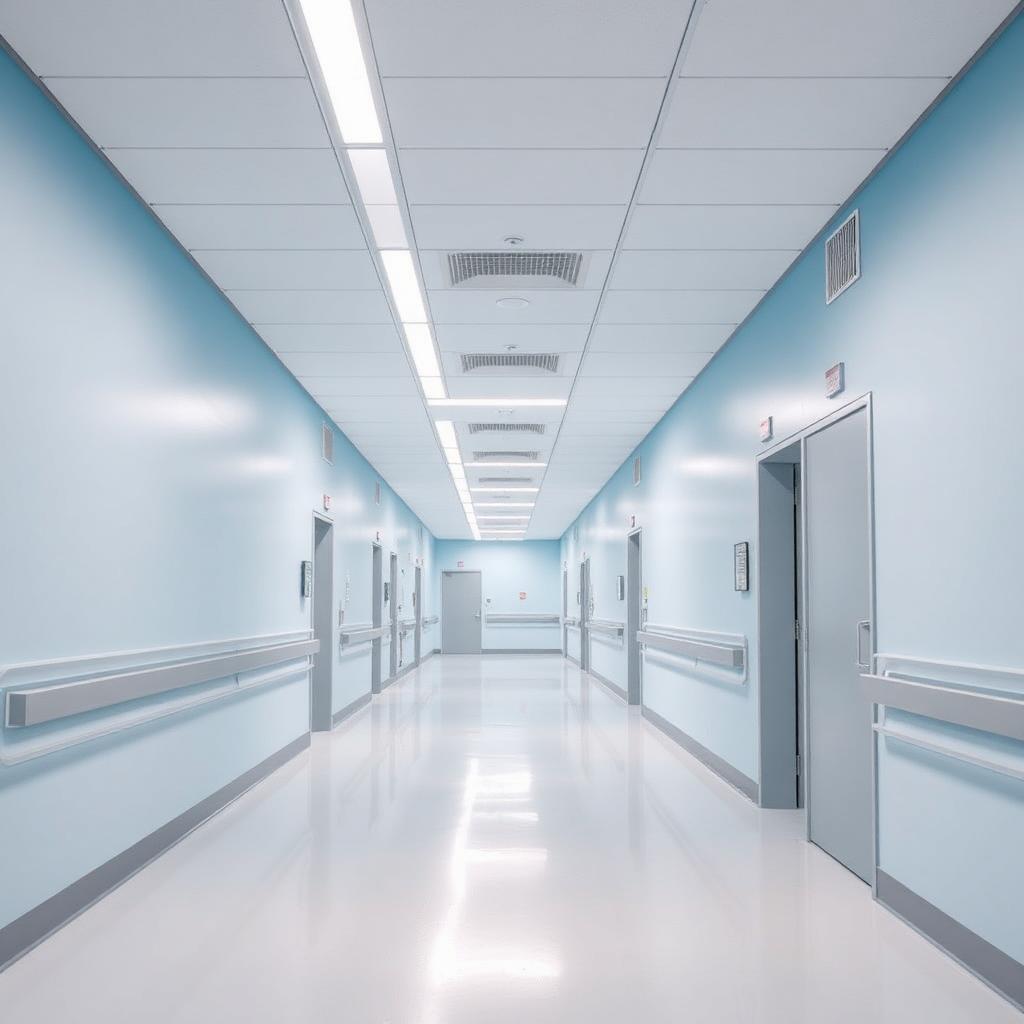

لوحات LED خطية مضادة للوهج مدمجة على طول ممر جناح NHS لوحات LED خطية مضادة للوهج مدمجة على طول ممر جناح NHS ممر Acute Block المجدد — إضاءة LED خطية 4000K مع ناشرات ميكرو-منشورية UGR<19، تم ضبطها على 3000K بعد الساعة 20:00 لدعم الإيقاع اليومي.

تصميم الإضاءة — ثلاث مناطق ضوئية، عمود فقري واحد DALI-2

قسم موجز التصميم العقار إلى ثلاث مناطق ضوئية بحيث تتلقى كل مهمة سريرية الطيف الصحيح دون إضاءة زائدة للمناطق المجاورة — وهو فشل شائع في مشاريع التحديث الشاملة التي تستبدل مشكلة (الخافتة) بأخرى (الوهج).

المنطقة 1 — أجنحة وغرف المرضى الفردية تم تجهيزها بلوحات XHLWX HC-PAN60-TW المدمجة 600×600، قابلة للضبط 2700K–6500K، CRI 95، R9>90 (حاسمة لتقييم دقيق للون البشرة أثناء فحوصات قرحة الضغط). يجمع كل جناح بين لوحة سقف ووحدة إضاءة سريرية مزدوجة الشعاع مثبتة على الحائط HC-BED-30: رأس قراءة دافئ 3000K للمريض ورأس فحص 4000K/900 lx للأطباء، يتم تشغيلهما بشكل مستقل عبر جهاز تحكم نداء الممرضة. يتبع الضبط اليومي منحنى CIE S 026 الميلانوبي — 6500K/500 EML في غسل الصباح، يتناقص إلى 2700K/<50 EML بعد الساعة 20:00 لحماية بنية النوم.

المنطقة 2 — غرف العمليات 3 و 4 تلقت نظامًا من مستويين. يستخدم الحقل المعقم الأساسي لوحة جراحية LED معلقة HC-SURG-160: 160,000 lx على مسافة عمل 1 متر، CRI 96، R9 95، 5000K ثابت، متوافق مع معيار D50 لتقديم الألوان وفقًا لـ IEC 60601-2-41 لوحدات الإضاءة الجراحية. تستخدم إضاءة التخدير المحيطة لوحات غرف نظيفة مختومة IP54 من نوع HC-CLEAN-60 عند 4000K، قابلة للتعتيم إلى 10% لإجراءات التنظير الداخلي. كل محرك تيار ثابت، خالٍ من الوميض (<1% عند 100 Hz)، ويحمل حزمة بطارية طوارئ طبية مع استقلالية لمدة 3 ساعات لكل HTM 06-01.

المنطقة 3 — محطات التمريض والممرات تستخدم مصابيح سقف مضادة للوهج HC-DL200-UGR، UGR 17 مقاس، 4000K، معتمة إلى 300 lx عند مستوى المكتب لتقليل انعكاس الشاشة على شاشات EPR (السجل الطبي الإلكتروني للمريض) التي يستخدمها الموظفون باستمرار. تتناقص مشاهد الممر على مدار 24 ساعة من 200 lx (نهارًا) إلى 100 lx (مساءً) إلى 50 lx (ليلاً) مع تحول دافئ 2700K، مما يسهل توجيه المريض أثناء الملاحظات الليلية.

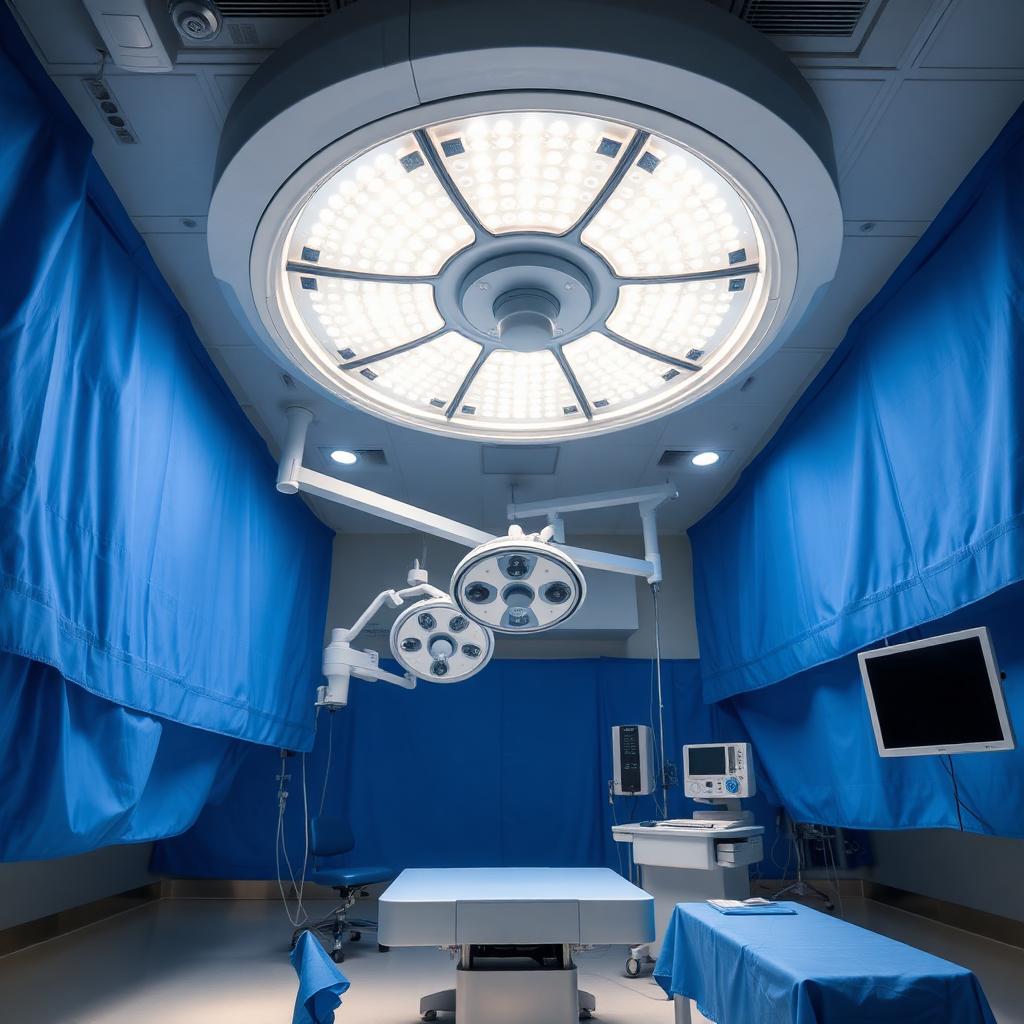

غرفة عمليات مستشفى حديثة مع لوحة جراحية LED نظيفة عالية CRI ولوحات محيطة لغرفة نظيفة غرفة عمليات مستشفى حديثة مع لوحة جراحية LED نظيفة عالية CRI ولوحات محيطة لغرفة نظيفة غرفة العمليات 4 — إضاءة جراحية HC-SURG-160 LED (160 klx، CRI 96، R9 95) مع لوحات محيطة HC-CLEAN-60 IP54 معتمة إلى 20% لحالة تنظير البطن.

أبرز الجوانب التقنية — المواصفات الثلاثة التي فازت بالمناقصة

1. رؤية سريرية خالية من الوهج (UGR<19، مقاس 17). تم تجهيز كل وحدة إضاءة سريرية بموزع PMMA ميكرو-منشوري وبصريات شبكية سداسية. سجل التحقق في الموقع باستخدام DIALux مع Konica-Minolta CL-500A قيم UGR تتراوح بين 16 و 18 عبر جميع الأجنحة — تحسن بنسبة 40% عن القيمة السابقة البالغة 26. انخفضت درجات إجهاد العين المبلغ عنها من قبل الممرضات (مسح الرفاهية الداخلي لمستشفى مانشستر الملكي) بنسبة 62% في مراجعة 90 يومًا بعد التركيب.

2. CRI عالي + R9>90 لدقة لون البشرة. يعتمد تقييم قرحة الضغط، واكتشاف اليرقان في وحدة نقل حديثي الولادة، وتقييم قاع الجرح جميعها على تقديم اللون الأحمر بدقة. مصابيح LED القياسية ذات CRI 80 تجعل R9 قريبًا من الصفر — وهو أمر خطير سريريًا. تستخدم XHLWX HC-PAN60-TW COB ثلاثي القنوات (مضخة زرقاء + أحمر + ليمون محول بالفوسفور) يوفر CRI 95 / R9 92 / TM-30 Rf 94، تم التحقق منه وفقًا لـ LM-79-19 على كرة دمج 1 متر.

3. DALI-2 D4i + شبكة Casambi Bluetooth — لا إعادة توصيل. يدير Acute Block في مستشفى مانشستر الملكي نظام بناء KNX قديم؛ تم استبعاد استبدال أسلاك السقف المعلقة أثناء التحديث السريري الحي لأسباب تتعلق بالتكلفة ومكافحة العدوى. كل محرك معتمد DALI-2 D4i (الجزء 251/252/253 — بيانات الأصول، قياس الطاقة، التشخيص) مع عقدة لاسلكية Casambi CBU-ASD مدمجة. يتم تشغيل الشبكة اللاسلكية في أقل من ساعتين لكل جناح دون إزعاج ناقل KNX، وتدفع بيانات الطاقة + ساعات الاحتراق إلى نظام إدارة المباني (BMS) عبر بوابة MQTT واحدة.

التركيب والتشغيل — تحديث سريري حي

تم تنفيذ جميع الأعمال وفقًا لـ HTM 00 (السياسات والمبادئ) و HTM 06-01 (إمدادات وتوزيع الخدمات الكهربائية) مع جدول إخلاء مخصص لكل جناح تم الاتفاق عليه مع رئيسة الممرضات ورئيسة مكافحة العدوى. أكمل كل جناح تغيير 62 وحدة إضاءة في نوبتين ليليتين مدة كل منهما 8 ساعات (21:00–05:00)، مع شاشات غبار متنقلة مزودة بفلتر HEPA (ما يعادل ISO Class 8) حول كل منطقة عمل.4 طن من خلال ناقل مرخص.

تم التشغيل باستخدام جهاز Casambi Xpress المحمول وأداة Trilux LiveLink DALI-2. تم وسم كل وحدة إضاءة برمز QR للأصول يربط بنظام إدارة الصيانة المحوسب (CMMS) للعقارات، والذي تم ملؤه تلقائيًا بإنتاج اللومن، و CCT، وعنوان DALI، والرقم التسلسلي للمحرك، وتاريخ انتهاء الضمان — مما يحول طبقة الإضاءة إلى سجل أصول قابل للاستعلام في اليوم الأول.

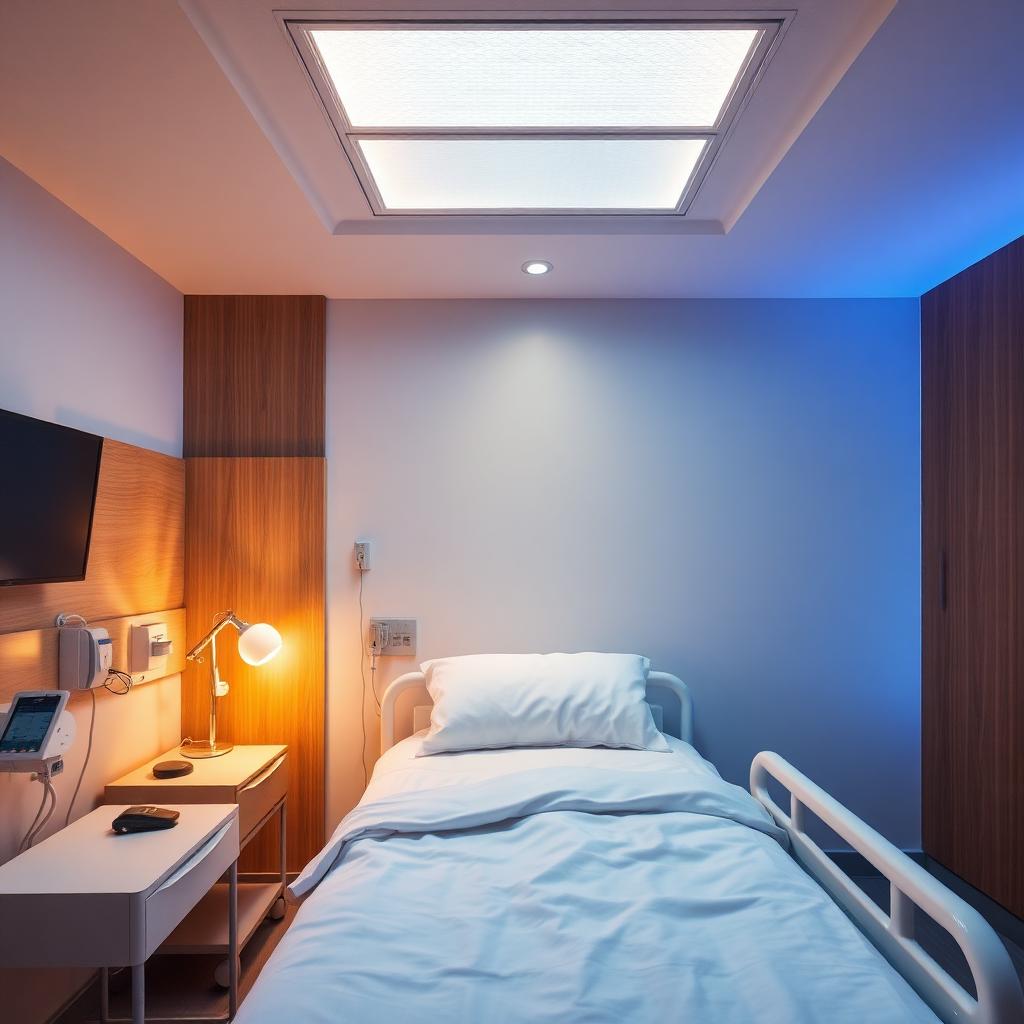

سرير مستشفى NHS بغرفة فردية مع ضوء قراءة دافئ 3000K ولوحة سقف محيطة قابلة للضبط 4000K سرير مستشفى NHS بغرفة فردية مع ضوء قراءة دافئ 3000K ولوحة سقف محيطة قابلة للضبط 4000K غرفة فردية — وحدة إضاءة سريرية مزدوجة الشعاع HC-BED-30 (قراءة 3000K / فحص 4000K) مع لوحة سقف HC-PAN60-TW قابلة للضبط في مشهد يومي.

النتائج المقاسة — توفير 41% من الطاقة، 300 Lx عند مستوى المكتب في محطات التمريض

قدمت تسعة أشهر من القياس بعد التركيب (مسجلة بواسطة BMS، تم التحقق من kWh مقابل خط الأساس السابق الذي تم تحديده على مدار الـ 12 شهرًا السابقة) نتائج تجاوزت أهداف مناقصة CCS بشكل مريح:

استهلاك الطاقة: انخفض من 412 ميجاوات ساعة/سنة إلى 243 ميجاوات ساعة/سنة — انخفاض بنسبة 41%، مما يوفر 47,600 جنيه إسترليني/سنة بسعر NHS لعام 2026 البالغ 0.28 جنيه إسترليني/كيلووات ساعة.
البصمة الكربونية: تم تجنب 47.3 طن من مكافئ ثاني أكسيد الكربون/سنة (عامل شبكة DEFRA 2026 0.280 كجم مكافئ ثاني أكسيد الكربون/كيلووات ساعة) — مما يساهم بنسبة 8.2% في الهدف المرحلي لـ Net Zero للمؤسسة لـ Acute Block.
إضاءة المهام (أجنحة المرضى): 300 lx أفقيًا (مستوى سرير المريض) / 500 lx مشهد فحص، كلاهما متوافق مع CIBSE LG2 الجدول 2.1.
UGR (محطات التمريض والأجنحة): مقاس 16-18، جميعها أقل من حد CIBSE 19.
انحراف CCT على مدار 8760 ساعة: <120 K (MacAdam SDCM Step 3) — تم التحقق منه على عينة من 12 وحدة إضاءة.
مكالمات الصيانة: انخفضت من 47/سنة (أعطال أنابيب T8) إلى 2/سنة (كلاهما استبدال محرك معزول تحت ضمان 5 سنوات).
فترة الاسترداد: 3.8 سنوات على رأس المال البالغ 182,000 جنيه إسترليني، قبل عتبة الثقة البالغة 5 سنوات.

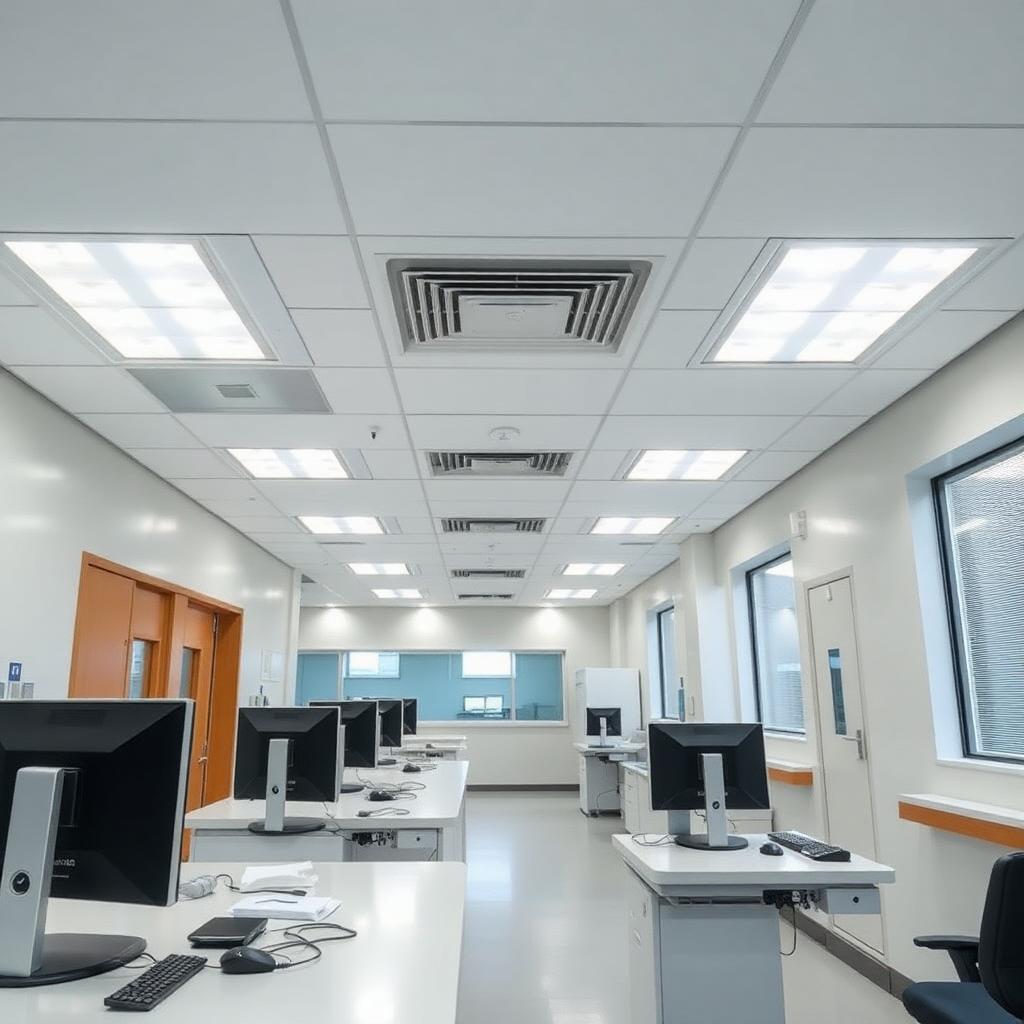

محطة تمريض NHS تحت مصابيح LED غائرة مضادة للوهج UGR<19 محطة تمريض NHS تحت مصابيح LED غائرة مضادة للوهج UGR<19 محطة تمريض — مصابيح سقف HC-DL200-UGR مضادة للوهج مقاسة UGR 17، 300 lx عند المكتب، مما يزيل انعكاسات شاشة EPR.

الأسئلة الشائعة

س1: هل يمكن تحديد وحدات إضاءة XHLWX وفقًا لأطر عمل NHS ProCure22 / CCS RM6089 للإضاءة؟ نعم. يتم توفير جميع تركيبات HC-series السريرية مع حزمة امتثال كاملة (قياس الضوء LM-79، صيانة اللومن LM-80، علامة ENEC + CE UKCA، EN 60598-2-25 للغرف السريرية الطبية، وشهادة IEC 62471 للمخاطر البيولوجية الضوئية المجموعة 0/1) المقبولة بموجب كلا الإطارين. نحن نقدم جهة اتصال فنية بريطانية محددة للموافقة على CIBSE LG2 و HTM 06-01.

س2: كيف تتعاملون مع الوقاية من العدوى أثناء التحديث في جناح حي؟ يتم إحاطة كل منطقة عمل بشاشات غبار متنقلة مزودة بفلتر HEPA-14 مع استخراج بالضغط السلبي (ما يعادل ISO 14644-1 Class 8)، وبيان طريقة موقع من قبل IPC لكل HBN 00-09، ومرافقة ممرضتين أثناء أي دخول إلى الجناح. يتم شحن جميع وحدات الإضاءة منظفة مسبقًا، بحد أدنى IK08، مع ناشرات محكمة الإغلاق تتحمل المسح اليومي بثاني أكسيد الكلور دون اصفرار (تم التحقق من ذلك على مدار 5,000 مسحة في الشيخوخة المتسارعة).

س3: ما هو الضمان ومسار نهاية العمر الافتراضي؟ ضمان كامل لمدة 5 سنوات على قطع الغيار والعمالة، قابل للتمديد إلى 7 سنوات على موديلات DALI-2 D4i حيث يقوم نظام إدارة المباني (BMS) بإعادة توجيه بيانات الطاقة/التشخيص (نحن نستخدم بيانات D4i لتوقع فشل المحرك). في نهاية العمر الافتراضي، يتم تغطية كل وحدة إضاءة بموجب WEEE في المملكة المتحدة — تقوم XHLWX بترتيب التجميع وتوفر شهادة استعادة الحديد/الألومنيوم/الإلكترونيات لتقارير ESG الخاصة بالمؤسسة.
