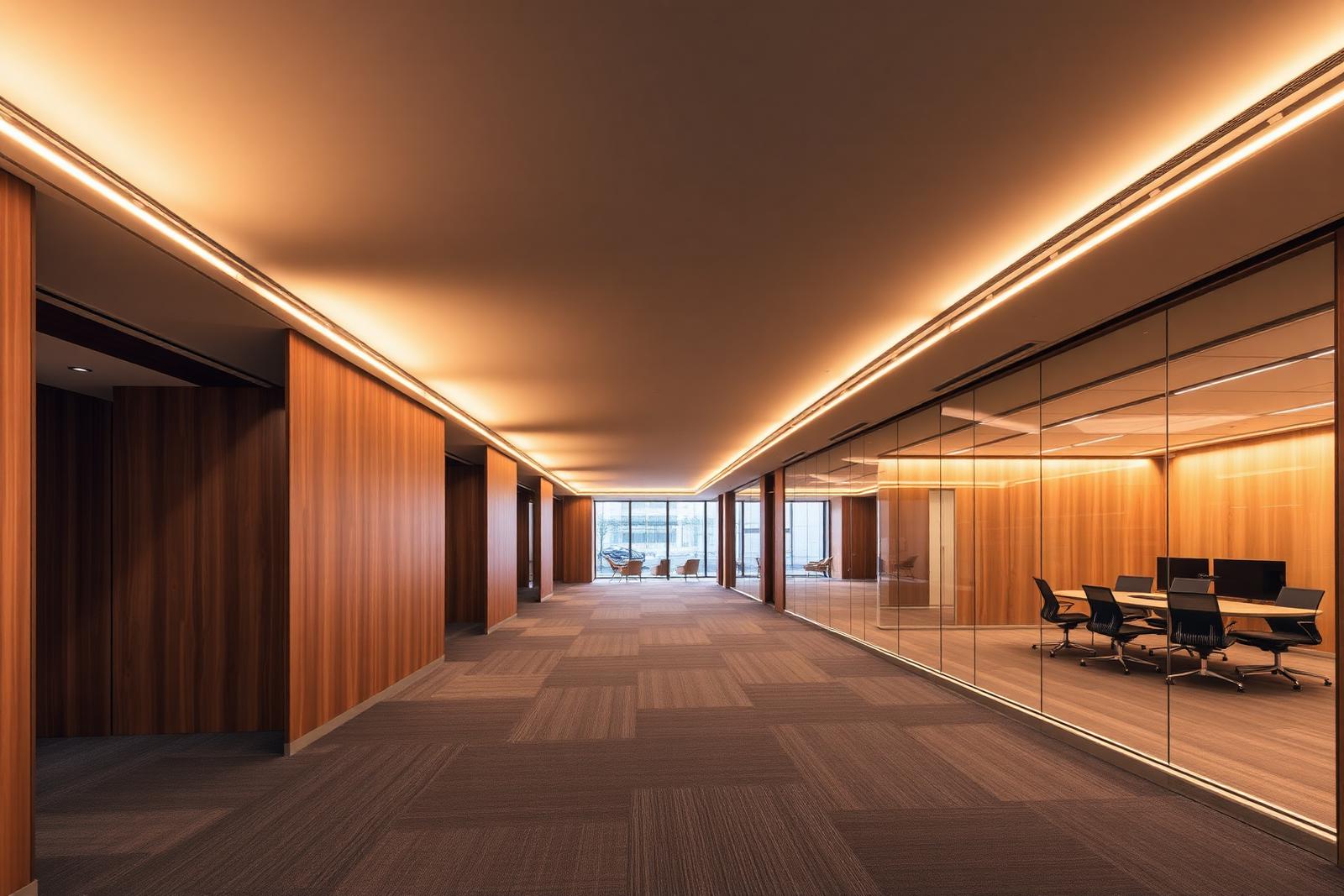

Sídlo UBS Curych – Bezdrátové osvětlení výkonného patra Casambi

Úvod – Problém Na Místě

com), výrobci zakázkového interiérového LED osvětlení se sídlem v Číně, jsme byli pověřeni významnou výzvou: kompletní rekonstrukcí osvětlení výkonných pater v sídle UBS v Curychu ve Švýcarsku. Stávající instalace, složená ze stárnoucích zářivkových trubic T8 a halogenových downlightů rané generace, trpěla řadou nedostatků.

Patřila mezi ně nadměrná spotřeba energie, vysoké náklady na údržbu kvůli častým poruchám lamp, špatné podání barev a rušivé odlesky na obrazovkách a reflexních površích. Nejdůležitější bylo, že starý systém postrádal jakoukoli formu moderního, flexibilního ovládání, což bránilo přizpůsobení dynamickým potřebám špičkového výkonného pracoviště.

Zadání klienta bylo náročné: dodat nejmodernější systém osvětlení zaměřený na člověka, který by nejen drasticky snížil spotřebu energie, ale také zlepšil vizuální komfort, ladil s prestižní architektonickou estetikou a integroval plně bezdrátové řešení ovládání, aby se předešlo rušivým a nákladným úpravám elektroinstalace v prostředí s vysokou úrovní dokončení.

Co Znamenalo „zakázkové“ Na Tomto Projektu – Matice Schopností

Pro projekt UBS Curych HQ byl termín „zakázkové“ mnohostranný a sahal daleko za pouhý výběr svítidel. Zahrnoval hluboký, kolaborativní inženýrský proces k vytvoření svítidel, která byla funkčně, esteticky a rozměrově jedinečná pro daný prostor.

Naší rolí bylo vyrobit řešení, kde každá jednotlivá komponenta byla optimalizována tak, aby splňovala přísná výkonnostní kritéria a bezchybně se integrovala s architekturou. To znamenalo vytvoření desítek nestandardních délek svítidel pro vytvoření souvislých, nepřerušovaných linií světla v architektonických nikách a stropních drážkách.

Zahrnovalo to také jemné doladění optického systému pro zajištění výjimečné kontroly oslnění (UGR<16) speciálně pro prostředí bohaté na skleněné stěny a velké digitální displeje. Níže uvedená tabulka nastiňuje klíčové specifikace, které jsme navrhli pro primární lineární svítidlo použité v celém projektu.

Need the DIALux evo file or IES / LDT data for this setup?Get lighting files →

Inženýrská řešení

Úspěch tohoto projektu závisel na vyřešení tří klíčových technických výzev, z nichž každá vyžadovala individuální přístup, který kombinoval optickou fyziku, integraci řídicího systému a přesnou výrobu.

Jak Jsme Dosáhli Ultranízkého Oslnění (UGR<16) V Zasedacích Místnostech Se Skleněnými Stěnami?

Výkonné zasedací místnosti v UBS se vyznačují velkými skleněnými stěnami, leštěnými kamennými stoly a několika velkoformátovými digitálními displeji. To představovalo vážné riziko přímého i odraženého oslnění.

Standardní kancelářské svítidlo by způsobilo nepřijatelný vizuální diskomfort. Naše řešení spočívalo ve vícevrstvém optickém designu.

Začali jsme použitím hlubšího hliníkového profilu pro lineární svítidla, čímž jsme světelný zdroj více zapustili od roviny difuzoru. Za druhé jsme navrhli zakázkový dvouvrstvý difuzor: primární mikro-prismatickou čočku pro řízení distribuce světla a omezení jasu ve vysokých úhlech, v kombinaci se sekundární opálovou fólií pro zajištění hladkého, homogenního vzhledu bez viditelného tečkování od LED diod.

Před výrobou náš inženýrský tým provedl rozsáhlé simulace v DIALuxu, modelující přesnou geometrii místnosti a odrazivost povrchů. To nám umožnilo ověřit výkon UGR a optimalizovat umístění svítidel tak, aby se eliminovaly závojové odrazy na video obrazovkách, což zajistilo perfektní viditelnost během prezentací.

Proč Byl Zvolen Bezdrátový řídicí Systém Casambi Namísto Kabelového DALI?

Zatímco samotná svítidla využívala DALI-2 předřadníky pro jejich vynikající stmívací výkon a diagnostiku, klient trval na tom, aby se vyhnul nákladům, narušení a nepružnosti spojené s instalací nových řídicích kabelů. Výkonná patra se vyznačovala prémiovými povrchovými úpravami – dřevěnými obklady, kamennými podlahami a složitými stropními konstrukcemi – které by bylo obtížné a nákladné měnit.

Bezdrátová síť Casambi Bluetooth Mesh byla ideálním řešením. Poskytovala robustní, decentralizované řízení bez jediného nového řídicího kabelu.

Integrovali jsme brány Tridonic DALI-to-Casambi, což umožnilo bezdrátové ovládání DALI předřadníků v našich svítidlech. Tento hybridní přístup přinesl to nejlepší z obou světů: jemné, bezblikavé stmívání DALI a mimořádnou flexibilitu instalace bezdrátové sítě.

To umožnilo snadné uvedení do provozu pomocí tabletové aplikace a poskytlo správcům zařízení možnost rekonfigurovat skupiny osvětlení a scény během několika minut, aby se přizpůsobily měnícím se požadavkům na využití prostoru, což by s pevně zapojeným systémem bylo nemožné.

Jak Probíhal Proces Vytváření Svítidel V Nestandardních Délkách?

Dosažení bezproblémových, souvislých světelných linií, které dokonale ladily s architekturou, bylo nepřekonatelným estetickým požadavkem. To vyžadovalo výrobní kapacity nad rámec standardních sériově vyráběných produktů.

Náš proces začal podrobnou kontrolou CAD výkresů architekta a ověřením měření na místě. Naši inženýři poté vytvořili výrobní výkresy pro 27 jedinečných délek svítidel, od 0,45 m až po souvislých 3,8 m.

Vyrobili jsme zakázkové vytlačovací matrice pro hliníkový profil pouzdra. Současně náš tým elektroniky navrhl desky plošných spojů na zakázku, čímž zajistil, že rozteč LED zůstala konzistentní napříč všemi variantami, aby se zabránilo jakýmkoli tmavým místům nebo změnám jasu, zejména na spojích svítidel.

Každé zakázkové svítidlo prošlo stejným přísným fotometrickým a elektrickým testováním jako naše standardní produkty. Tento pečlivý proces zajistil, že když svítidla dorazila na místo v Curychu, dokonale zapadla do připravených stropních nik a drážek, což výrazně zkrátilo dobu instalace a zajistilo bezchybnou architektonickou integraci, kterou si klient přál.

Výsledky Projektu – Měřeno

Po dokončení a uvedení projektu do provozu na začátku roku 2026 jsme spolupracovali s týmem správy budov klienta na měření a ověření výkonu nového osvětlovacího systému oproti původním cílům projektu. Výsledky překonaly očekávání ve všech klíčových metrikách.

• Kvalita osvětlení a vizuální komfort: Měření na místě potvrdila průměrnou horizontální osvětlenost 500 luxů na všech primárních pracovních plochách (stoly a konferenční stoly), což odpovídá osvědčeným postupům pro kancelářské prostředí. Klíčové je, že jednotná hodnota oslnění (UGR) byla naměřena v průměru 14,8 v zasedacích místnostech a otevřených výkonných prostorách, což je pohodlně pod přísným cílem UGR<16. CCT byla výjimečně konzistentní, přičemž všech 300+ svítidel měřilo 3000K ±50K, což poskytovalo jednotný a vysoce kvalitní vizuální vzhled.

• Úspora energie a nákladů: Spotřeba energie předchozího zářivkového systému byla zaznamenána na přibližně 65 kWh denně. Nový LED systém XHLWX, i při plném jasu, spotřebuje pouhých 18,2 kWh denně, což představuje masivní 72% snížení spotřeby energie. To se promítá do odhadované roční úspory provozních nákladů přes 12 000 €. Navíc životnost LED diod 60 000 hodin prakticky eliminovala rutinní údržbu a náklady na výměnu lamp.

• Návratnost projektu: Na základě kombinace úspor energie a eliminovaných nákladů na údržbu má celková kapitálová investice do nového osvětlovacího a řídicího systému vypočtenou dobu návratnosti pouhých 32 měsíců.

Fotometrické Soubory a Shoda (IES / LDT / DIALux / CE / RoHS)

Pro zajištění úplné transparentnosti a podporu procesu návrhu osvětlení poskytla společnost XHLWX kompletní sadu technické dokumentace. Pro každou zakázkovou variantu svítidla vytvořenou pro projekt UBS jsme vygenerovali komplexní fotometrická data.

Konzultantovi pro návrh osvětlení klienta jsme dodali fotometrické soubory IES a LDT. Tyto soubory byly klíčové během fáze návrhu, neboť byly použity v rozsáhlé simulaci DIALux k přesné předpovědi úrovní osvětlení, uniformity a hodnocení oslnění, což zaručilo, že konečná instalace bude fungovat podle specifikace.

Všechna svítidla, předřadníky a řídicí komponenty byly dodány s plným označením CE, což prokazuje shodu s normami Evropské unie pro zdraví, bezpečnost a ochranu životního prostředí. Všechny produkty byly rovněž certifikovány jako RoHS kompatibilní a vyrobeny v našem zařízení akreditovaném ISO9001:2015, což zajišťuje nejvyšší úroveň kontroly kvality a sledovatelnosti materiálů.

Často Kladené Otázky

Otázka: Kolik Svítidel Bylo Upraveno Pro Projekt UBS?

Odpověď: Pro tento projekt bylo vyrobeno přes 300 jednotlivých lineárních LED svítidel. Každé bylo vyrobeno v jedné z 27 jedinečných délek, od 0,45 metru do 3,8 metru, aby dokonale zapadlo do architektonických nik a stropního rastru výkonných pater. Tato přesnost eliminovala jakékoli řezání na místě a zajistila bezchybný, integrovaný vzhled.

Otázka: Jaké Konkrétní úrovně CRI Bylo Dosaženo a Proč to Bylo Důležité?

Odpověď: Specifikovali jsme a dodali index podání barev CRI >95 s hodnotou R9 přesahující 80. Pro firemní výkonné prostředí je tato vysoká věrnost reprodukce barev klíčová pro jasnost videokonferencí, přesné prezentace značkových materiálů a vytváření přirozené, vizuálně komfortní atmosféry, která snižuje únavu očí během dlouhých pracovních dnů.

Otázka: Lze Systém Ovládání Casambi Později Rozšířit?

Odpověď: Ano, systém Casambi Bluetooth Mesh je ze své podstaty škálovatelný. UBS může snadno přidat stovky dalších uzlů – svítidel, senzorů nebo bezdrátových spínačů – do sítě bez nové kabeláže. Firmware systému lze aktualizovat bezdrátově, což zajišťuje budoucí funkčnost a možnost integrovat nové funkce nebo rozšířit do sousedních kancelářských zón podle potřeby.

Otázka: Jaká Byla Celková Dodací Lhůta Pro Tento Zakázkový Projekt?

Odpověď: Od konečného schválení výkresů po konečnou dodávku do Curychu činila celková dodací lhůta projektu 12 týdnů. Tento harmonogram zahrnoval 2 týdny na vytvoření zakázkových vytlačovacích matric, 6 týdnů na výrobu a přísnou kontrolu kvality 300+ jedinečných svítidel a 4 týdny na konsolidovanou leteckou/námořní přepravu a celní odbavení, což splnilo napjatý instalační harmonogram projektu.
