オハイオ州EVギガファクトリー：最高の効率を実現するハイベイ＆クリーンルーム照明

電気自動車（EV）市場の急速な拡大は、ギガファクトリーの発展を加速させています。ギガファクトリーとは、リチウムイオン電池を前例のない規模で生産することに特化した巨大な製造工場です。

オハイオ州ローズタウンの歴史ある自動車産業の中心地に建設された最新鋭の施設の一つは、現代の産業工学の頂点を象徴しています。この施設の開発者がXHLWX Lightingにアプローチした際、彼らは複雑な課題を提示しました。

それは、頑丈な高天井の組立エリアと、超高感度で粒子制御されたクリーンルームの両方を収容する広大な空間を照明することでした。照明ソリューションは、単に強力であるだけでなく、インテリジェントで、効率的で、安全で、そしてしばしば相反する複数の環境基準に準拠している必要がありました。

プロジェクトの背景：ギガファクトリーの課題

280万平方フィートを超えるローズタウンのギガファクトリーは、それ自体が都市のようなもので、原材料の加工から電極コーティング、セル組立、最終モジュールパッケージングまで、バッテリー製造の全ライフサイクルに特化しています。この複雑なプロセスフローは、一つの屋根の下で多様な照明要件を生み出します。

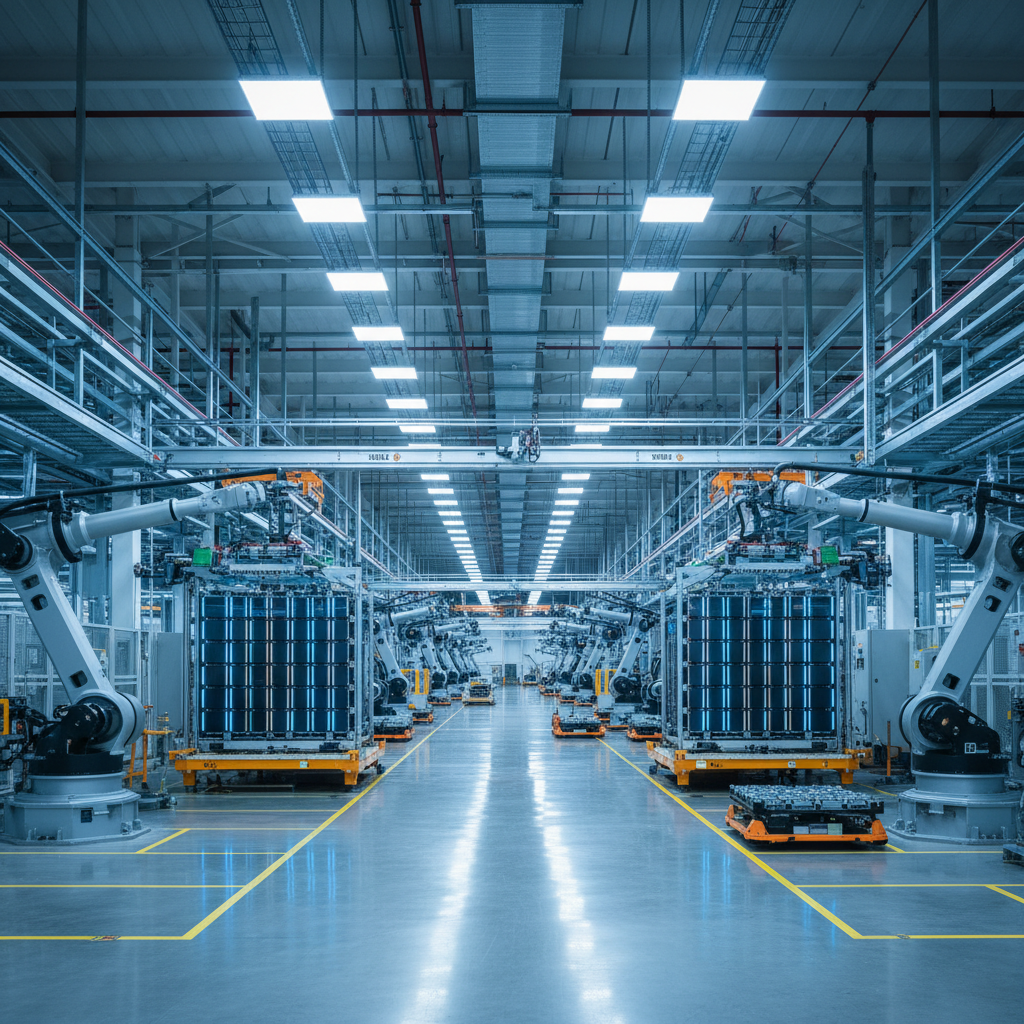

• 高天井生産ホール: 天井高が20メートルを超えるこれらの広大な空間は、工場の心臓部です。ここには、重機、自動ロボットアーム、そして何マイルにも及ぶ搬送システムが設置されています。ここでの照明は、作業者の安全性、作業の視認性、品質管理のために優れた垂直および水平照度を提供する必要があります。同時に、これほど広大な空間を照明することに伴う莫大なエネルギーコストにも対処しなければなりません。
• クリーンルーム環境: バッテリー製造の大部分、特に電極コーティングとセル組立は、厳密に管理されたクリーンルーム（ISOクラス5まで）で行う必要があります。これらのゾーンでは、照明器具自体が汚染源となる可能性があります。そのため、完全に密閉され、清掃が容易で、発塵がなく、化学薬品に耐性があり、精密作業に不可欠な光品質を損なわないものでなければなりません。

「未来の工場」というクライアントのビジョンは、単なるユーティリティではなく、運用上の卓越性、持続可能性目標、および作業者の幸福に貢献する戦略的資産としての照明システムを要求しました。

重要な課題への対応

プロジェクトのエンジニアリングチームとの最初の協議で、従来の照明アプローチでは対処できないいくつかの重要な課題が特定されました。

1. 莫大なエネルギー消費: 従来のメタルハライドランプや高圧ナトリウムランプの高天井照明では、莫大な電気代とかなりの二酸化炭素排出量が発生し、EV企業のグリーンな理念と真っ向から矛盾します。
2. 劣悪な光品質とグレア: 産業環境における不適切な光やグレアは、事故や生産性低下の主な原因となります。フォークリフトを操作し、複雑な機械とやり取りする作業者にとって、視覚的な快適さと明瞭さは譲れない安全要件でした。
3. クリーンルームにおける汚染リスク: 標準的な照明器具はクリーンルーム環境向けに作られていません。隙間、亀裂、および材料の組成は、粒子の発塵につながり、敏感なバッテリーコンポーネントのバッチ全体を損ない、高価な生産損失を引き起こす可能性があります。
4. 柔軟性に欠け、メンテナンスコストの高いシステム: 静的な「オン/オフ」照明システムは非効率的です。クライアントは、シフトパターン、昼光の利用可能性、および特定の作業要件に合わせて調整できる動的でインテリジェントなシステムを必要としていました。同時に、24時間稼働の環境で高所作業車を伴う高価なメンテナンスの必要性を最小限に抑える必要がありました。

XHLWX Lightingソリューション：二本柱のアプローチ

これらの多様なニーズを満たすため、XHLWXは、単一のインテリジェント制御ネットワークの下で統合された2つの主要な製品ファミリーを中心とした、包括的でオーダーメイドの照明ソリューションを開発しました。

高天井生産エリア向け：XHLWX Stellaris™シリーズ

当社の主力製品であるStellaris™ 3 Pro高天井照明器具を6,000台以上導入しました。これらの器具は、その堅牢な設計と優れた光学性能のために特別に選ばれました。

• 光学設計: 高度なモデリングソフトウェアを使用して、90度と120度のビーム角の組み合わせを指定し、工場フロア全体で完璧な重なりと照明の均一性を確保しました。これにより、大規模な設置でよく見られる器具間の暗い場所が解消されました。
• 耐久性: Stellaris™は、耐腐食性粉体塗装を施したダイキャストアルミニウムハウジング（ADC12）とIP66定格を備えており、産業環境で一般的な粉塵や湿気の影響を受けません。

クリーンルーム環境向け：XHLWX PureForm™ CRシリーズ

クリーンルームセクションでは、まったく異なるアプローチが必要でした。ここでは、PureForm™ CR IP65密閉型パネル照明器具を1,500台設置しました。

• クリーンルーム準拠: PureForm™ CRは、重要な環境向けにゼロから設計されています。露出した留め具や粒子が蓄積する可能性のある隙間がない、一体型のシームレスなアルミニウムフレームが特徴です。PMMAフロントカバーは発塵がなく、一般的な洗浄剤や滅菌剤に耐性があります。
• 精密光学: これらのパネルは、非常に均一で低グレアの光を高い演色評価数（CRI > 95）で提供します。これは、微妙な色の変化が欠陥を示す可能性がある電極コーティングやセルコンポーネントの目視検査に不可欠です。

技術的ハイライト：精度、制御、効率

当社のソリューションは、ギガファクトリーの運用に具体的なメリットをもたらす3つの主要な技術的柱を中心に設計されました。

1. 優れたグレア制御（UGR<19）： 作業者の安全が最優先事項でした。Stellaris™とPureForm™の両方の器具には、独自のナノ光学レンズ技術が搭載されています。この多層光学システムは、光をターゲットの作業面に正確に誘導し、急な角度からでも光源が直接視界に入らないように遮蔽します。施設全体で、プレミアムオフィス環境で一般的に見られるレベルである19未満の統一グレア評価（UGR）を達成しました。これにより、フォークリフトオペレーターや頻繁に上を見上げる技術者の目の疲れが劇的に軽減され、安全性と集中力の両方が向上しました。

2. クラス最高の光効率（175 lm/W）： 当社の省エネ戦略の要は、最新世代のLEDモジュールの極めて高い効率でした。Stellaris™ 3 Pro照明器具は、1ワットあたり175ルーメンという驚異的なシステム効率を達成しています。この業界をリードする性能は、競合ソリューションよりも大幅に少ない電力で工場が目標の明るさレベルを達成できることを意味し、運用コストの削減と、クライアントの持続可能性の義務に合致する環境負荷の低減に直接つながります。

3. インテリジェントワイヤレス制御（DALI + Casambi）： 強力なハイブリッド制御システムを導入しました。各照明器具はDALI対応であり、個々のアドレス指定、調光、および性能監視が可能です。このDALIバックボーンは、Casambi Bluetooth Meshテクノロジーを使用してワイヤレスでネットワーク化されています。この革新的なアプローチは、DALIの堅牢性とデータ豊富さ、Casambiの設置の容易さとユーザーフレンドリーなインターフェースという両方の利点を提供しました。数千メートルに及ぶ専用の制御配線の必要性を排除し、設置時間とコストを大幅に節約しました。このシステムにより、周辺ゾーンでの昼光利用、特定の作業セルでのタスクチューニング、シフトパターンに基づいた自動スケジューリングが可能になり、エネルギー節約をさらに増幅させました。

設置と試運転：シームレスな統合

稼働中の建設現場でこれほどの規模の照明システムを導入するには、綿密な計画と協力が必要でした。XHLWXのリモートテクニカルサポートチームは、米国を拠点とする電気工事業者と密接に連携しました。すべての照明器具は、ゾーンごとに事前設定され、ラベル付けされて納品され、物理的な設置プロセスを合理化しました。Casambi制御ネットワークの試運転は驚くほど効率的でした。器具の電源がオンになると、ワイヤレスメッシュによって自動的に検出されました。7,500台を超えるライトのネットワーク全体が、タブレットインターフェースを介して数日で論理的に構成およびグループ化されました。これは、有線システムでは数週間かかるプロセスです。

測定結果：期待を超える成果

独立した第三者機関によって実施された設置後の監査により、XHLWXソリューションがすべてのプロジェクト仕様を満たしているだけでなく、それを上回っていることが確認されました。

• 照度レベル: 高天井組立ラインは、作業面で一貫して平均550ルクスの照度を達成し、均一性（Uo）は0.7を超えました。クリーンルーム内の重要な検査ゾーンでは、完璧な品質管理のために800ルクスを記録しました。
• 光品質: 施設全体でCCTは一貫して5000Kで測定され、清潔で、注意深く、生産的な雰囲気を提供しました。クリーンルームでのCRI 95+が検証され、重要な作業における実物に近い色知覚が保証されました。
• エネルギー節約: 標準的なLED高天井照明（130 lm/W）と基本的なオン/オフ制御システムに基づく元の仕様と比較すると、XHLWXソリューションは計算上40%の追加エネルギー節約を実現しました。従来のメタルハライドシステムと比較すると、照明の総エネルギー削減量は驚異的な**72%**でした。

このプロジェクトは、XHLWXが最も要求の厳しい産業環境向けに世界クラスの照明ソリューションを設計し、提供する能力の証です。最先端の照明器具技術とインテリジェントなワイヤレス制御を統合することで、ローズタウンのギガファクトリーに、安全性を高め、生産を最適化し、製造におけるエネルギー効率の新たなベンチマークを設定する照明システムを提供しました。

FAQ

Q1: DALI-Casambiハイブリッドシステムが、単一の有線またはワイヤレスプロトコルよりも選ばれたのはなぜですか？ このハイブリッドアプローチは、比類のない柔軟性と堅牢性を提供します。各器具内のDALIプロトコルは、きめ細かく信頼性の高い制御を提供し、個々の照明器具レベルでの詳細なエネルギーおよび性能監視を可能にします。その上にCasambiのBluetooth Meshを重ねることで、大規模な施設での広範な制御配線の必要性がなくなり、設置コストと複雑さが大幅に削減されます。有線ドライバープロトコルの信頼性と、ワイヤレスフロントエンドのスケーラビリティと使いやすさを組み合わせることで、両方の利点を提供します。

Q2: PureForm™ CR照明器具は、厳格なISOクラス5クリーンルーム基準をどのように満たしていますか？ PureForm™ CRシリーズは、クリーンルーム準拠のために特別に設計されています。主な特徴としては、粉塵や水の侵入に対して完全に密閉されていることを証明するIP65定格があります。ハウジングは、汚染物質が蓄積する可能性のある亀裂や隙間がない、一体型のシームレスな押し出しアルミニウム製です。フロントレンズは、特殊な発塵のない耐薬品性ポリマーで作られています。この設計により、器具自体が環境に粒子を放出するのを防ぎ、ISOクラス5のような敏感な環境でも使用できます。

Q3: Stellaris™高天井照明の長期的な信頼性とメンテナンス計画はどうなっていますか？ Stellaris™ 3 Pro照明器具は、実質的にメンテナンスフリーの運用寿命のために設計されています。定格寿命はL90B10で100,000時間です。これは、100,000時間（24時間稼働の施設で11年以上）の稼働後も、照明器具の90%が初期光出力の少なくとも90%を維持していることを意味します。IP66定格と堅牢な構造により、内部コンポーネントは産業環境から保護されます。この長い寿命と耐久性により、定期的なランプ交換の必要がなくなり、メンテナンスコストと運用停止時間を大幅に削減できます。
