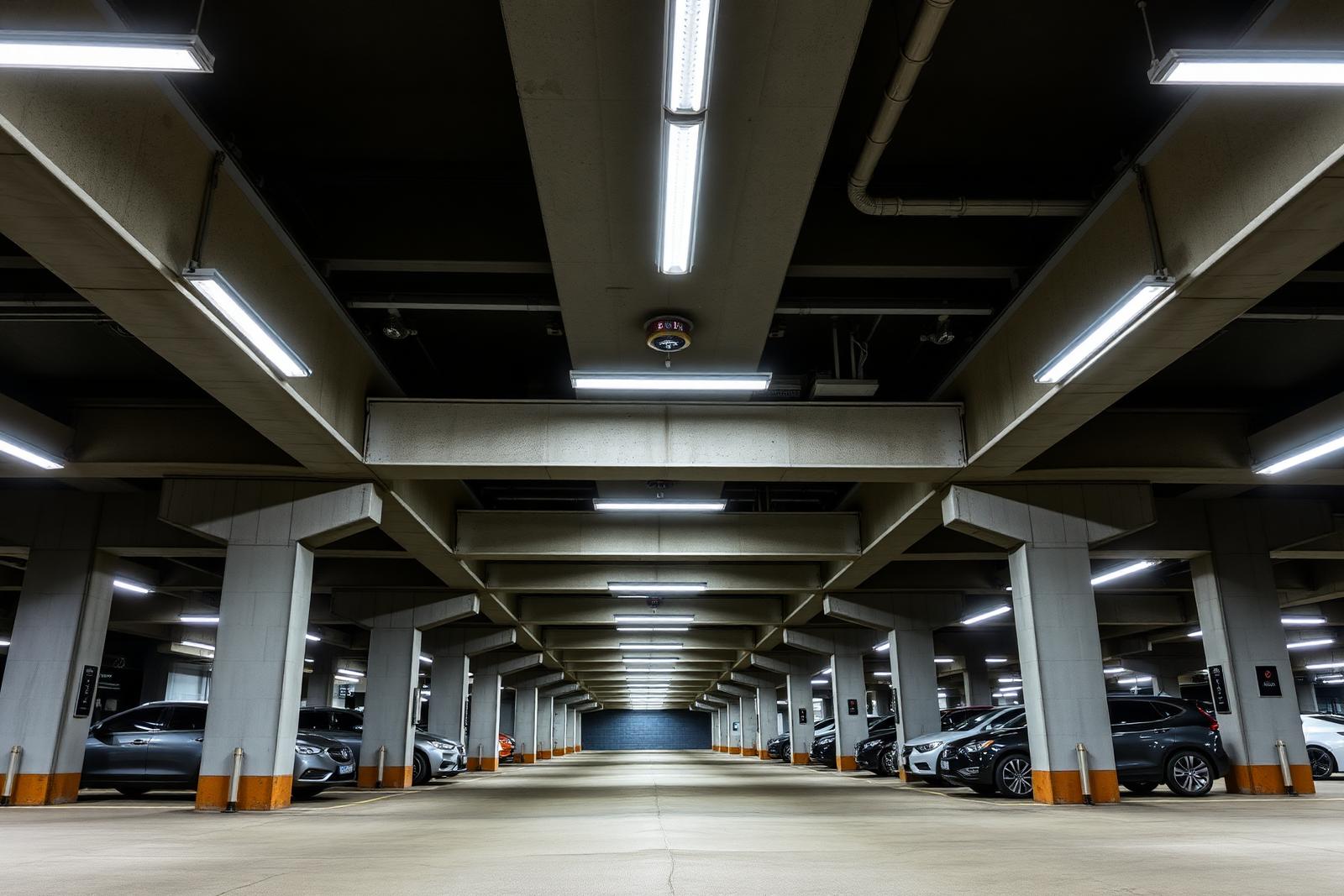

시드니 공항 주차장: 모션 감지 LED 조명 업그레이드 프로젝트

서론 — 현장 문제점

com)는 전 세계 대규모 인프라 프로젝트를 위한 고성능 맞춤형 조명 시스템을 제공하는 데 특화되어 있습니다. 시드니 공항(SYD) P1 다층 주차장 관리팀은 우리에게 중대한 과제를 제시했습니다.

기존 조명은 수천 개의 노후화된 T8 형광등으로 구성되어 24시간 내내 작동하고 있었습니다. 이로 인해 엄청난 에너지 소비, 값비싼 램프 및 안정기 교체를 수반하는 잦은 유지보수 주기, 그리고 사용자 안전과 CCTV 보안 시스템의 효율성을 저해하는 일관성 없는 조도 문제가 발생했습니다.

세계에서 가장 번잡한 공항 중 하나를 서비스하는 이 시설은 운영 비용을 절감할 뿐만 아니라 매년 수백만 명의 여행객을 위한 가시성, 안전 및 전반적인 사용자 경험을 획기적으로 개선하고, 24시간 운영에 대한 방해를 최소화하는 솔루션을 필요로 했습니다.

이 프로젝트에서 "맞춤형"이 의미하는 것 — 역량 매트릭스

시드니 공항 P1 프로젝트에서 "맞춤형"은 교통량이 많은 주차장의 독특한 환경 및 운영 요구 사항을 충족하기 위해 조명 기구를 처음부터 설계하는 것을 의미했습니다. 우리는 통합 제어 기능을 갖춘 견고한 선형 트렁킹 시스템인 XHL-CTL7 시리즈를 개발했습니다. 사양은 성능, 수명 및 호주 표준(AS/NZS 1158.3.1) 준수 간의 균형을 맞추기 위해 엄격하게 정의되었습니다.

Need the DIALux evo file or IES / LDT data for this setup?Get lighting files →

엔지니어링 솔루션

이 프로젝트의 성공은 세 가지 핵심 과제를 해결하는 데 달려 있었습니다. 즉, 엄청난 에너지 낭비, 최적화되지 않은 안전 조건, 그리고 24시간 운영되는 시설을 업그레이드하는 데 따르는 물류적 어려움이었습니다.

에너지 소비를 80% 이상 절감한 방법은 무엇입니까?

절감의 주요 동인은 지능형 수요 기반 조명 시스템의 구현이었습니다. 우리는 모든 XHL-CTL7 조명 기구에 고주파 마이크로파 모션 센서와 DALI-2 드라이버를 내장하여 이전의 '항상 켜져 있는' 모델에서 벗어났습니다.

이 센서들은 맞춤형 로직으로 프로그래밍되었습니다. 대기 모드에서는 조도가 '기본' 수준인 15%(약 20 lux)로 낮아져 안전과 가시성의 기준선을 보장합니다.

차량이나 보행자가 감지되면 즉시 해당 구역 및 인접 구역의 조명 기구가 100%(약 100 lux)로 즉시 밝아집니다. 새로운 움직임이 없는 90초의 대기 시간 후에는 조명이 부드럽게 대기 모드로 다시 어두워집니다.

이러한 동적 반응은 필요한 곳과 필요한 때에만 빛이 전달되도록 보장하여, 이전 형광등 설정에 비해 최대 전력으로 조명이 켜져 있는 시간을 약 85% 단축하고 전체 시스템 에너지 소비를 80% 이상 절감합니다.

운전자 안전을 보장하고 눈부심을 제거하기 위한 전략은 무엇이었습니까?

주차장에서의 안전은 가시성의 함수입니다. 우리는 고급 광학 엔지니어링을 통해 이 문제를 해결했습니다.

4의 높은 균일도 비율(Umin/Uavg)을 달성했습니다. 어두운 부분과 그림자를 제거함으로써 공항 CCTV 영상의 선명도를 크게 향상시켜 강력한 보안 억제책 역할을 했습니다.

둘째, 운전자 눈부심이라는 중요한 문제를 해결했습니다. 주차장은 노출된 광원이 눈부실 수 있는 낮은 천장 환경입니다.

우리의 솔루션은 빛을 아래쪽과 바깥쪽으로 넓고 비대칭적인 패턴으로 유도하면서 운전자의 시야에서 LED 광원을 가리는 특별히 설계된 프리즘 폴리카보네이트 디퓨저를 사용했습니다. 그 결과 측정된 통합 눈부심 등급(UGR)은 19 미만으로, 작업 지향 환경에 탁월하고 운전 상황에 매우 편안한 수준으로, 운전자의 일시적인 시야 손상을 방지합니다.

24시간 운영 시설의 설치 시간과 유지보수 비용을 최소화한 방법은 무엇입니까?

주차장이 계속 운영되므로 신속하고 방해 없는 설치가 가장 중요했습니다. 우리의 솔루션은 모듈식 트렁킹 레일 시스템이었습니다.

기본 레일을 먼저 설치한 다음, 조명 기구를 도구 없이 '딸깍' 소리가 나도록 제자리에 끼웠습니다. 조명 기구는 수/암 커넥터로 사전 배선되어 플러그 앤 플레이 전기 연결을 가능하게 하여 기존의 하드 와이어링에 비해 조명 기구당 현장 작업 시간을 약 40% 단축했습니다.

유지보수 측면에서는 그 가치가 더욱 강력합니다. 이 시스템의 L80B10 수명은 70,000시간 이상이며, Tridonic 드라이버의 낮은 고장률과 결합되어 이 모션 감지 애플리케이션에서 15년 이상의 이론적인 유지보수 없는 기간을 의미합니다.

이는 이전 시스템의 주요 운영 부담이었던 램프 및 안정기 교체의 반복적인 비용과 물류적 어려움을 사실상 제거합니다.

프로젝트 결과 — 측정

설치 후 감사 결과 성능과 효율성 모두에서 혁신적인 개선이 확인되었습니다. 새로운 시스템은 계획 단계에서 약속했던 모든 주요 지표를 달성했습니다.

• 에너지 절감: 총 에너지 소비량이 연간 1,850,000 kWh에서 333,000 kWh로 82% 감소했습니다.
• 조도 수준: 운전면의 평균 조도가 가변적인 30-50 lux에서 대기 시 75 lux, 활성 구역에서 100+ lux로 일관되게 증가하여 호주 안전 표준을 초과했습니다.
• 조명 품질: CCT는 4000K로 표준화되었으며 CRI는 85로, 시각적 선명도와 보안 카메라 영상의 색상 정확도를 획기적으로 개선했습니다.
• 눈부심 감소: 측정된 UGR은 일관되게 19 미만으로, 이전 설정의 25 이상이었던 것보다 크게 개선되었습니다.
• 재정: 에너지 및 유지보수 절감액을 기준으로 프로젝트는 단 18개월 만에 전체 투자 수익(ROI)을 달성했습니다.

광도 측정 파일 및 규정 준수 (IES / LDT / DIALux / CE / RoHS)

투명성과 검증 가능한 성능은 우리 프로세스의 초석입니다. 시드니 공항 P1 프로젝트를 위해 우리는 제안을 지원하고 최종 결과를 보장하기 위한 완전한 문서 패키지를 제공했습니다.

XHL-CTL7 조명 기구의 각 맞춤형 변형에 대한 전체 IES 및 LDT 광도 측정 파일이 제공되었습니다. 단 하나의 조명 기구도 제조되기 전에 당사의 조명 설계 팀은 전체 다층 주차장에 대한 포괄적인 DIALux Evo 시뮬레이션을 제출했습니다.

1 표준의 모든 측면을 충족하는지 확인할 수 있었습니다. 모든 구성 요소 및 완성된 조명 기구는 CE, RoHS 및 호주 RCM 인증을 완벽하게 받았으며, 당사의 제조 시설은 엄격한 ISO9001:2015 품질 관리 프로토콜에 따라 운영됩니다.

자주 묻는 질문

Q: 건물의 구조에 맞게 조명 기구를 맞춤형 길이로 제조할 수 있었습니까?

예, 이 맞춤형 프로젝트의 핵심 부분은 선형 조명 기구를 1475mm 및 1775mm의 특정 길이로 제조하는 것이었습니다. 당사의 민첩한 생산 라인은 +/- 2mm의 정밀도로 맞춤형 길이를 수용할 수 있었으며, 이는 기존 장착 지점과 정렬하고 설치 작업을 최소화하는 데 중요했습니다.

Q: 통합 모션 센서의 유효 감지 범위는 얼마입니까?

우리는 주차장 환경에서의 성능을 위해 특별히 선택된 고주파 5.8 GHz 마이크로파 센서를 사용했습니다. 일반적인 3미터 장착 높이에서 최대 12미터의 신뢰할 수 있는 감지 직경을 제공합니다. 이 넓은 범위는 필요한 센서의 총 수를 줄이고 차량이 공간을 통과할 때 원활한 활성화를 보장합니다.

Q: 비상 조명은 시스템에 어떻게 통합되었습니까?

비상 조명 표준 준수는 협상 불가능한 부분이었습니다. 공급된 조명 기구의 약 15%는 비상 변형으로 제조되었습니다. 이 장치들은 표준 하우징 내에 자체 테스트 기능이 있는 3시간 배터리 백업 팩과 표시 LED를 완벽하게 통합하여 균일한 미관을 유지하면서 정전 시 코드 준수 비상 조명을 제공합니다.

Q: 제공된 색온도(CCT)는 얼마였으며, 왜 선택되었습니까?

우리는 85의 높은 연색성(CRI)을 가진 일관된 4000K CCT를 제공했습니다. 이 중성 백색광은 운전자와 보행자에게 탁월한 시각적 선명도를 제공하므로 고객의 보안 컨설턴트가 지정했습니다. 더 중요한 것은 현대 HD CCTV 카메라의 성능과 색상 정확도를 크게 향상시켜 세부 정보를 식별하기 쉽게 만든다는 것입니다.
