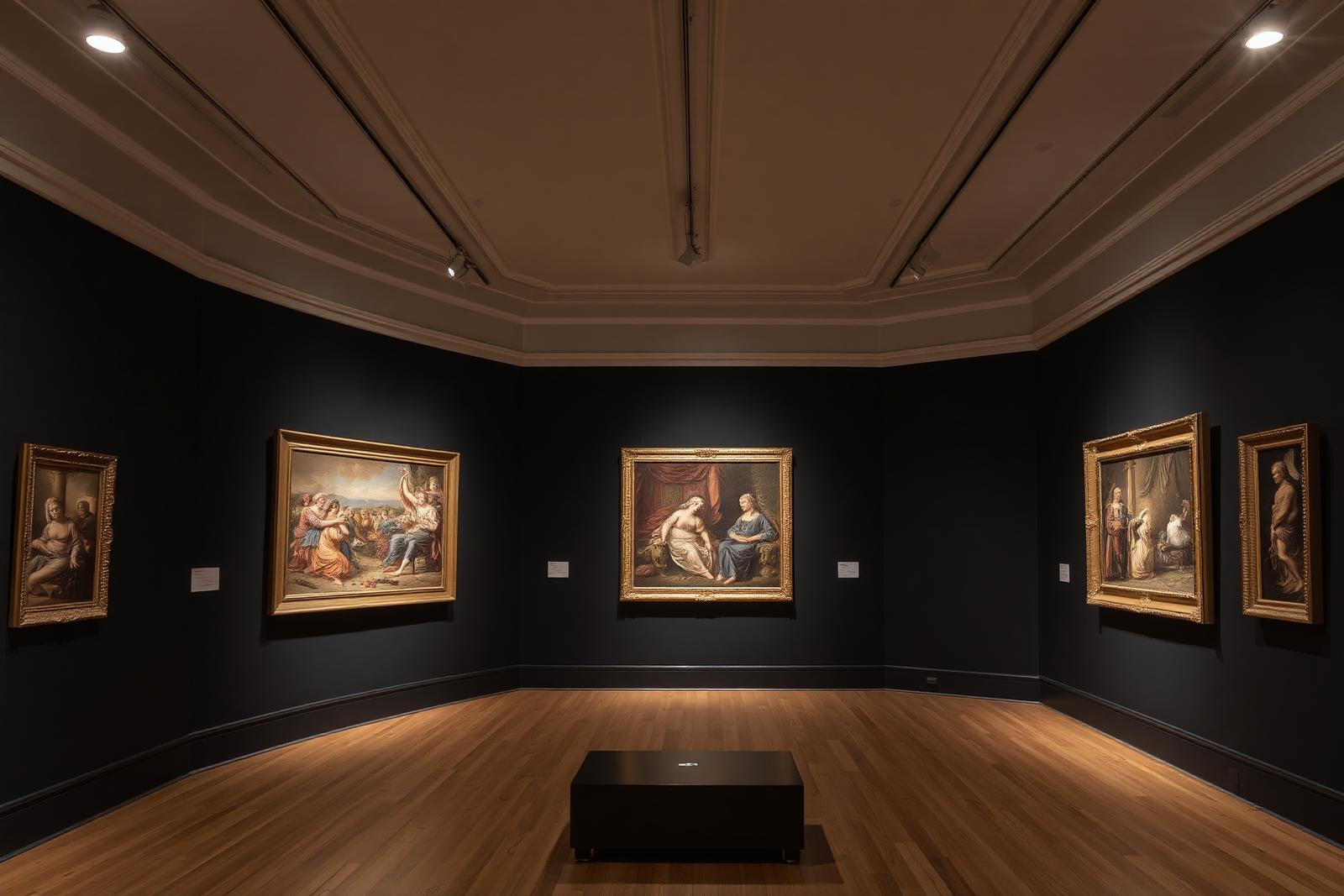

함부르크 개인 미술관: 보존 등급 갤러리 조명
서론 — 현장의 문제점
중국에 본사를 둔 맞춤형 실내 LED 조명 제조업체인 XHLWX(led-project-light.com)는 함부르크 하펜시티 지구에 위치한 개인 미술관을 위한 맞춤형 조명 솔루션 개발을 의뢰받았습니다. 미술관의 주요 과제는 노후된 할로겐 조명 시스템이었습니다. 이 시스템은 상당한 UV/IR 복사를 방출하고, 연색성이 좋지 않으며, 제어 기능이 제한적이었습니다. 고객은 컬렉션의 시각적 표현을 향상시킬 뿐만 아니라 귀중하고 빛에 민감한 예술품의 손상을 방지하기 위해 엄격한 보존 등급 표준을 준수하는 새로운 시스템을 요구했습니다.
이 프로젝트에서 "맞춤형"의 의미 — 역량 매트릭스
이 프로젝트에서 "맞춤형"은 박물관 조명의 엄격한 요구 사항을 충족하기 위해 조명 기구를 처음부터 설계하는 것을 의미했습니다. 솔루션의 핵심은 X-MOD-75 시리즈 트랙 스포트라이트였으며, 광학 성능, 제어 및 물리적 통합에 대한 고객의 정확한 사양에 맞게 수정되었습니다. 미적 우수성과 유물 보존을 모두 보장하기 위해 주요 매개변수가 정의되었습니다.
| 매개변수 | 사양 | 표준 | 비고 |
|---|---|---|---|
| 색온도 (CCT) | 3000K (웜 화이트) | ANSI C78.377-2017 | 따뜻함과 색상 정확도의 균형을 위해 지정됨. |
| 연색성 (CRI) | Ra > 97, R9 > 90 | IES TM-30-18 | Bridgelux Vesta 시리즈 COB를 사용한 보존 등급 품질. |
| 눈부심 등급 (UGR) | < 13 | EN 12464-1 | 깊게 매립된 광학 장치 및 허니콤 루버 액세서리를 통해 달성. |
| 제어 프로토콜 | DALI-2 디지털 주소 지정 | IEC 62386 | 개별 조명 기구 디밍 및 장면 제어를 위한 Tridonic 드라이버. |
| 하우징 및 장착 | 다이캐스트 알루미늄, 3회로 트랙 | IP20 | 시각적 방해를 최소화하기 위한 맞춤형 무광 블랙 마감. |
| 인증 | CE, RoHS | EU 지침 | 유럽 연합 내 준수 및 판매를 위해 완벽하게 인증됨. |
엔지니어링 솔루션
이 프로젝트의 성공은 세 가지 중요한 과제를 해결하는 데 달려 있었습니다. 즉, 타협 없는 조명 품질 제공, 관람객의 시각적 편안함 관리, 큐레이터 팀을 위한 최대의 유연성 제공입니다.
CRI > 97의 보존 등급 조명 품질을 어떻게 달성했습니까?
귀중한 예술품을 광화학적 손상으로부터 보호하는 것이 최우선 과제였습니다. 표준 LED는 이 작업에 불충분합니다.
우리는 Ra > 97의 CRI와, 특히 깊은 빨간색을 표현하기 위한 R9 값이 90을 초과하는 형광체 조성을 가진 특정 Bridgelux Vesta 시리즈 COB를 선택했습니다. 이는 예술 작품의 전체 스펙트럼 색상이 예술가가 의도한 대로 생생하고 정확하게 표현되도록 보장합니다.
또한, 우리가 선택한 LED는 UV를 거의 방출하지 않고 IR 복사를 최소화하여 이전 할로겐 시스템에 비해 안료 및 재료 손상의 주요 원인을 크게 줄입니다. 각 LED는 설치된 150개 이상의 모든 조명 기구에서 절대적인 색상 일관성을 보장하기 위해 엄격한 2단계 MacAdam 타원형 비닝을 거쳤습니다.
눈부심 제어 및 시각적 편안함(UGR<13)을 위한 전략은 무엇이었습니까?
미술관은 시각적 방해나 불편함 없이 몰입감 있는 경험을 제공해야 합니다. 광원으로부터의 높은 눈부심은 이를 망칠 수 있습니다.
우리의 엔지니어링 목표는 박물관 환경에 대한 엄격한 목표인 UGR(Unified Glare Rating) 13 미만이었습니다. 이는 다각적인 광학 설계를 통해 달성되었습니다.
LED 광원은 조명 기구의 중앙 배럴 내부에 깊숙이 매립되었습니다. 그런 다음 맞춤형 스누트를 설계하고 눈부심 방지 허니콤 루버를 통합했습니다.
이 조합은 빔을 예술 작품에 정확하게 비추는 동시에 다양한 각도에서 예술 작품을 보는 방문객에게 불편한 눈부심을 유발할 수 있는 모든 산란광을 차단합니다. 정확한 배치 및 조준 전략은 설치 전에 DIALux 시뮬레이션 소프트웨어를 사용하여 모델링 및 검증되었습니다.
순환 전시회를 위한 조명 유연성은 어떻게 달성되었습니까?
박물관의 컬렉션은 정적이지 않습니다. 전시회는 자주 변경되며, 복잡한 재배선 없이도 적응할 수 있는 조명 시스템이 필요합니다.
우리는 Tridonic의 DALI-2 호환 드라이버와 3회로 트랙 시스템을 기반으로 한 솔루션을 구현했습니다. 이 조합은 궁극적인 유연성을 제공합니다.
물리적으로 트랙은 직원이 조명 기구를 트랙 길이의 어느 곳이든 이동, 추가 또는 제거할 수 있도록 합니다.1%까지), 그룹화할 수 있도록 합니다.
큐레이터는 이제 복잡한 조명 장면을 만들고, 극적인 대비로 초점을 맞추고, 중앙 제어판이나 태블릿에서 몇 시간 만에 새로운 전시회를 위한 조명을 완전히 재구성할 수 있습니다.
프로젝트 결과 — 공급 시 측정; 그렇지 않으면 설계 목표
최종 설치는 지정된 모든 설계 목표를 성공적으로 달성하여 갤러리 환경을 변화시켰습니다. 새로운 시스템은 지정된 CRI > 97 및 일관된 3000K CCT로 보존 등급 조명을 제공하여 예술 작품의 색상을 생생하게 표현하는 동시에 장기적인 보존을 보장합니다. UGR < 13의 시각적 편안함 목표가 달성되어 모든 방문객에게 쾌적하고 집중된 관람 경험을 제공했습니다. DALI-2 제어 시스템은 큐레이터 직원에게 전례 없는 유연성을 제공하여 새로운 전시회를 위해 공간을 재조명하는 데 필요한 시간과 노동력을 크게 줄였습니다.
광도 측정 파일 및 규정 준수 (IES / LDT / DIALux / CE / RoHS)
완벽한 투명성을 보장하고 조명 설계 프로세스를 지원하기 위해 XHLWX는 포괄적인 문서 패키지를 제공했습니다. 다양한 빔 각도 및 액세서리를 가진 각 맞춤형 조명 기구 구성에 대한 완전한 IES 및 LDT 광도 측정 파일이 고객의 설계 팀에 제공되었습니다.
이 데이터는 고객의 조명 디자이너가 단일 조명 기구를 주문하기 전에 현장에서 조도 수준, 균일성 및 눈부심을 정확하게 예측하는 정밀한 DIALux 시뮬레이션을 수행할 수 있도록 했습니다. 공급된 모든 구성 요소는 유럽 표준을 완벽하게 준수하며, CE 마크를 부착하고 유해 물질에 대한 RoHS 지침을 준수합니다.
자주 묻는 질문
Q: 미술관 조명에서 CRI 95 이상이 왜 그렇게 중요합니까?
CRI 95 이상, 특히 빨간색에 대한 높은 R9 값은 예술가의 원래 팔레트를 충실하게 재현하는 데 중요합니다. 이는 미묘한 색조와 채도가 높은 색상이 왜곡 없이 정확하게 보이도록 보장합니다. 이 프로젝트에서 CRI 97로 지정된 이 수준의 품질은 유물의 상태를 식별하고 가능한 가장 효율적인 빛을 사용하여 유물을 보호하는 데도 도움이 됩니다.
Q: 어떤 제어 시스템이 사용되었으며, 왜 선택되었습니까?
이 프로젝트는 DALI-2 제어 프로토콜(IEC 62386)을 사용합니다. 이 시스템은 모든 개별 조명 기구의 개별 디지털 주소 지정을 허용하기 때문에 선택되었습니다. 이는 0.1%까지의 정밀 디밍, 장면 설정, 소프트웨어를 통한 조명의 동적 재그룹화를 가능하게 하여 박물관 큐레이터에게 물리적인 재배선 없이도 순환 전시회를 위한 최대의 유연성을 제공합니다.
Q: 이와 같은 맞춤형 조명 기구 프로젝트는 일반적으로 얼마나 걸립니까?
초기 상담부터 최종 납품까지 이 정도 복잡성의 프로젝트는 일반적으로 812주의 리드 타임이 필요합니다. 여기에는 초기 설계, 프로토타이핑 및 고객 승인을 위한 23주, 생산, 엄격한 품질 관리 테스트 및 국제 배송을 위한 6~9주가 포함됩니다. 우리는 정시 납품을 보장하기 위해 프로젝트 일정과 긴밀하게 협력합니다.
Q: 이 프로젝트에 사용된 LED 조명 기구는 현장 서비스가 가능합니까?
예, 주요 설계 요구 사항은 시스템 수명을 최대화하기 위한 서비스 가능성이었습니다. 맞춤형 트랙 스포트라이트는 모듈식 설계를 특징으로 합니다. Bridgelux LED 모듈과 Tridonic DALI-2 드라이버는 별도의 현장 교체 가능한 구성 요소입니다. 이를 통해 전체 조명 기구 하우징을 교체할 필요 없이 목표 유지 보수 또는 향후 업그레이드가 가능하며, 이는 박물관을 위한 지속 가능한 장기 투자를 의미합니다.
출처 및 기술 참고 자료
- CIE 157:2004, "광학 복사에 의한 박물관 유물 손상 제어"
- IES RP-30-20, "박물관 및 미술관 조명 권장 실무"
- IEC 62386, "디지털 주소 지정 가능 조명 인터페이스 - 일반 요구 사항"
- IES TM-30-18, "광원 색상 표현 평가를 위한 IES 방법"
맞춤형 견적 요청
귀하의 문화, 소매 또는 상업 공간을 위해 유사한 보존 등급 결과를 얻으려면 저희 팀이 기꺼이 도와드리겠습니다. 함부르크 박물관 프로젝트에서 입증된 세심한 엔지니어링 및 품질 관리는 모든 작업의 표준입니다. 중국에 본사를 둔 맞춤형 실내 LED 조명 제조업체인 XHLWX(led-project-light.com)의 엔지니어들은 귀하의 정확한 요구 사항에 맞는 솔루션을 개발하여 EU, 미국 또는 중동의 프로젝트 현장으로 배송할 준비가 되어 있습니다.
