더블린 하이퍼스케일 데이터 센터 — 화이트 스페이스 및 콜드 아일 조명

프로젝트 배경: 더블린의 디지털 미래를 위한 동력

더블린은 유럽의 데이터 수도이자 글로벌 디지털 인프라 네트워크의 핵심 허브로 확고히 자리매김했습니다. 이러한 번성하는 생태계 내에서 Grange Castle Business Park는 하이퍼스케일 데이터 센터를 위한 최고의 위치로 돋보입니다.

이곳에서 선도적인 글로벌 클라우드 제공업체가 데이터 수요의 기하급수적인 성장에 대응하기 위해 최첨단 시설 건설에 착수했습니다. 프로젝트의 비전은 명확했습니다.

기술적으로 진보하고 탄력적일 뿐만 아니라 운영 효율성, 지속 가능성, 그리고 시설의 생명줄인 기술자와 엔지니어를 위한 인간 중심 설계의 벤치마크가 되는 Tier IV 데이터 센터를 만드는 것이었습니다.

XHLWX Lighting은 초기 설계 단계에서 프로젝트의 M&E 컨설턴트와 협력했습니다. 고객은 조명이 데이터 센터 전체 에너지 부하의 일부에 불과하지만, 운영 안전, 정확성 및 직원 복지에 미치는 영향은 엄청나다는 것을 이해했습니다. 그들은 화이트 스페이스, 콜드 아일 및 보조 구역의 고유한 환경 및 기능적 요구 사항에 특별히 맞춰진 정교하고 신뢰할 수 있으며 고효율 조명 솔루션을 제공할 수 있는 파트너를 찾고 있었습니다.

과제: 중요한 데이터 센터 문제점 해결

하이퍼스케일 데이터 센터는 세심하게 제어되는 환경이며, 조명 시스템은 까다로운 조건에서 완벽하게 작동해야 합니다. 고객은 단순한 조명을 훨씬 뛰어넘는 일련의 과제를 제시했습니다.

• 시각적 불편함 및 운영 위험: 주요 관심사는 눈부심이었습니다. 화이트 스페이스 환경은 광택 콘크리트 바닥부터 금속 서버 랙에 이르기까지 반사되는 표면으로 가득합니다. 품질이 낮은 조명은 화면과 장비에 강한 반사와 베일링 눈부심을 유발하여 기술자에게 눈의 피로, 피로감 및 두통을 유발합니다. 이러한 불편함은 정밀도가 가장 중요한 중요한 유지보수 및 진단 작업 중에 인적 오류 위험을 직접적으로 증가시킵니다. UGR(Unified Glare Rating) 19 미만은 협상 불가능한 요구 사항이었습니다.

• 에너지 소비 및 OPEX: PUE(Power Usage Effectiveness)가 핵심 지표인 산업에서 모든 와트는 중요합니다. 고객은 운영 비용(OPEX)을 최소화하기 위해 탁월한 광효율(루멘/와트)을 갖춘 조명 솔루션을 요구했습니다. 또한, 그들은 필요할 때 필요한 곳에만 조명이 사용되도록 보장하여 낭비를 없애고 기업 ESG(환경, 사회, 거버넌스) 목표에 긍정적으로 기여할 수 있는 지능형 제어 시스템을 의무화했습니다.

• 신뢰성 및 유지보수 회피: 데이터 센터의 다운타임은 시간당 수백만 달러로 측정됩니다. 조명 시스템은 '설치 후 잊어버리는' 방식으로, 매우 긴 작동 수명과 견고한 구조를 갖추어 방해적인 유지보수 활동의 필요성을 없애야 했습니다. 조명 기구는 24시간 작동 등급을 받아야 했으며, 제어된 온도 및 냉각 시스템의 고속 공기 흐름을 포함한 특정 환경 조건에 영향을 받지 않아야 했습니다.

• 유연성 및 BMS 통합: 시설은 중앙 빌딩 관리 시스템(BMS)에 쉽게 통합될 수 있는 조명 시스템을 필요로 했습니다. 이를 통해 중앙 집중식 모니터링, 제어 및 데이터 로깅이 가능했습니다. 이 솔루션은 다양한 조명 장면과 구역을 생성할 수 있을 만큼 유연해야 했으며, 활성 콜드 아일과 비어 있는 구역 또는 플랜트 룸에서 다양한 조명 수준을 허용해야 했습니다.

XHLWX 솔루션: 정밀함과 효율성의 조화

당사의 엔지니어링 팀은 고객 및 컨설턴트와 긴밀히 협력하여 모든 문제점을 해결하는 전체적인 조명 전략을 개발했습니다. 이 솔루션은 가장 진보된 조명 기구 및 제어 시스템의 신중하게 선별된 선택을 기반으로 구축되었습니다.

조명 설계 및 조명 기구 선택:

당사의 설계는 서버 랙의 수직면인 작업 영역에 정밀하게 제어된 빛을 전달하는 동시에 공간 전체에 편안한 주변 조명 수준을 유지하는 데 중점을 두었습니다. 우리는 단일 조명 기구가 설치되기 전에 표준 준수 및 최적의 성능을 보장하기 위해 고급 DIALux Evo 모델링을 사용하여 모든 구역을 시뮬레이션했습니다.

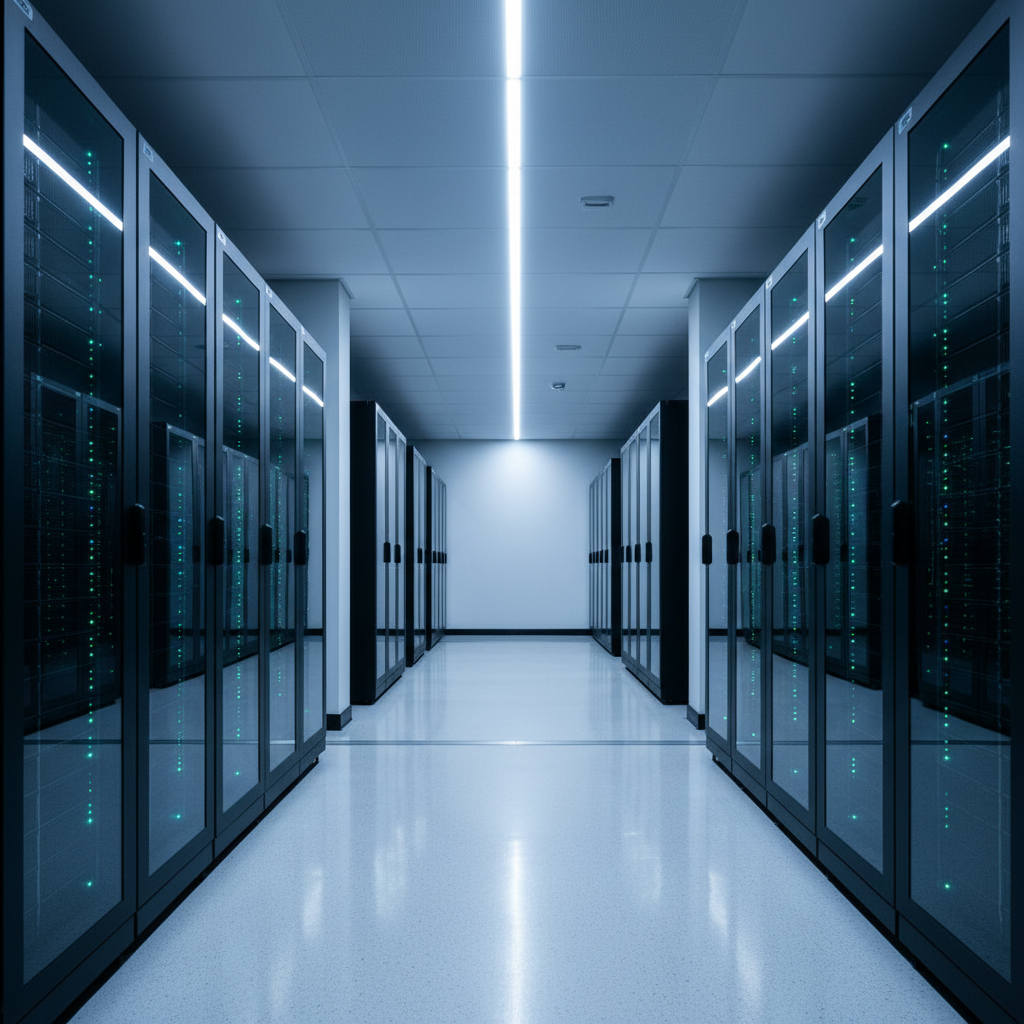

• 화이트 스페이스 및 콜드 아일 - XHLWX-LDT880 리니어 트렁킹 시스템: 당사 솔루션의 핵심입니다. 이 다목적 시스템은 탁월한 성능으로 선택되었습니다. 우리는 낮은 눈부심 응용 분야를 위해 특별히 설계된 특수 마이크로 프리즘 광학 장치를 갖춘 버전을 지정했습니다. 연속 열 설치는 이산 조명 기구에서 흔히 발생하는 '스캘럽' 효과를 제거하여 매끄럽고 균일한 조명 라인을 제공했습니다. 도구 없이 모듈식 설계는 광대한 데이터 홀에 신속하게 배포할 수 있도록 하는 핵심 요소였습니다.

• 플랜트 룸 및 복도 - XHLWX-VPR650 IP65 방수 조명 기구: 시설의 기계 및 전기실의 경우 내구성과 보호가 핵심이었습니다. VPR650은 IK08 충격 등급과 먼지 및 습기 침투에 대한 IP65 밀봉 기능을 갖춘 견고한 폴리카보네이트 하우징을 특징으로 합니다. 고효율 LED는 이러한 24시간 작동 영역이 안전이나 조명 품질을 손상시키지 않으면서 비용 효율적으로 조명되도록 보장합니다.

• 사무실 및 네트워크 운영 센터(NOC) - XHLWX-PFL300 눈부심 없는 패널 조명: 인간 중심의 제어실 및 사무실 공간에서는 시각적 편안함이 궁극적인 우선 순위였습니다. PFL300은 고투과율 디퓨저가 있는 고급 백라이트 기술을 사용하여 부드럽고 균일하며 완전히 깜박임 없는 광원을 생성합니다. 95 이상의 CRI(Color Rendering Index)를 통해 이 패널은 모니터링 화면의 색상이 완벽하게 정확하게 렌더링되어 분석 오류를 줄입니다.

기술적 특징: 조명 그 이상

당사의 솔루션은 시설 환경을 변화시키는 성능을 제공하기 위해 여러 핵심 기술을 통합했습니다.

1. 타협 없는 시각적 편안함: UGR<19 눈부심 제어 UGR(Unified Glare Rating)은 공간에서 인지되는 눈부심을 정량화하는 지표입니다. 숫자가 낮을수록 시각적 편안함이 좋습니다. 데이터 센터와 같이 세부 작업에 집중해야 하는 환경의 경우 유럽 표준 EN 12464-1은 UGR <19를 권장합니다. 정밀하게 설계된 마이크로 프리즘 렌즈를 갖춘 당사의 LDT880 리니어 트렁킹 시스템은 이 표준을 충족할 뿐만 아니라 편안하게 초과하도록 설계되었습니다. 광학 장치는 빛을 작업 평면(수직 랙 및 바닥)으로 신중하게 형성하고 지시하는 동시에 직접 및 반사 눈부심을 유발하는 고각 빛을 차단합니다. 그 결과 기술자가 피로 없이 장시간 작업할 수 있는 차분하고 시각적으로 편안한 환경이 조성되어 집중력을 크게 향상시키고 비용이 많이 드는 실수의 가능성을 줄입니다.

2. 지능형 에너지 관리: DALI-2 및 Casambi 통합 효율성은 이중 전략 지능형 제어 시스템을 통해 극대화되었습니다. 중요한 화이트 스페이스 영역에서는 유선 DALI-2(Digital Addressable Lighting Interface) 시스템을 구현했습니다. 각 LDT880 조명 기구에는 DALI-2 드라이버와 통합 PIR(Passive Infrared) 모션 센서가 장착되었습니다. 이것은 '아일별' 제어를 생성했습니다. 비어 있는 아일은 10%의 낮은 대기 수준을 유지했으며, 기술자가 들어오면 즉시 100%로 증가했습니다. 이 존재 감지 자체만으로도 엄청난 에너지 절약을 가져옵니다. 보조 및 사무실 영역의 경우 Casambi Bluetooth Mesh 네트워크를 배포했습니다. 이 무선 솔루션은 복잡한 배선 없이 재구성 및 장면 설정에 최대한의 유연성을 제공했으며, 모두 사용자 친화적인 앱을 통해 제어되었습니다. 두 시스템은 게이트웨이를 통해 주 BMS에 원활하게 통합되어 시설 관리 팀에 조명 상태, 에너지 소비 데이터 및 사전 유지보수를 위한 진단 피드백에 대한 완전한 개요를 제공했습니다.

3. 탁월한 광효율 및 수명 OPEX 절감 전략의 핵심은 조명 기구의 순수한 효율성이었습니다. 지정된 XHLWX-LDT880 시스템은 170 lm/W의 시장 선도적인 광효율을 자랑합니다. 이는 표준 LED 제품보다 전기를 빛으로 훨씬 더 효과적으로 변환하여 에너지 비용을 직접적이고 실질적으로 절감하고 시설의 탄소 발자국에 크게 기여합니다. 이 성능은 탁월한 수명과 결합됩니다. 조명 기구는 100,000시간에서 L90B10 등급으로, 이는 24시간 연속 작동 시 11년 이상 초기 광 출력의 최소 90%를 유지한다는 의미입니다. 이러한 '설치 후 잊어버리는' 신뢰성은 데이터 센터에서 매우 중요하며, 유지보수 비용을 사실상 없애고 고장난 조명 기구 교체와 관련된 운영 중단을 방지합니다.

설치 및 시운전: 원활한 배포

빡빡한 건설 일정에 따라 설치 속도가 중요한 요소였습니다. XHLWX-LDT880 리니어 트렁킹 시스템의 모듈식 사전 배선 설계는 전기 계약자에게 획기적인 변화였습니다.

트렁킹 레일이 먼저 장착된 다음, 조명 모듈과 센서가 간단히 '클릭 앤 잠금' 방식으로 설치되었습니다. 이 프로세스는 기존 개별 조명 기구를 설치하는 것보다 최대 40% 빨라 상당한 인건비와 시간을 절약했습니다.

당사의 유럽 기반 기술 지원 팀은 시운전 단계에서 현장에 상주하여 계약자가 DALI 및 Casambi 제어 시스템을 프로그래밍하는 것을 지원했습니다. 우리는 모든 구역, 조광 수준 및 센서 지연 시간이 고객의 정확한 사양에 맞게 구성되었는지 확인하고 BMS와의 통합이 완벽하여 원활하고 성공적인 프로젝트 인도를 이끌어냈습니다.

측정 결과: 기대를 뛰어넘는 성과

완료 후 감사 및 측정 결과 XHLWX 조명 솔루션이 모든 프로젝트 요구 사항을 충족했을 뿐만 아니라 능가했음을 확인했습니다.

• 조도 수준: 모든 콜드 아일에서 서버 랙의 수직면에서 평균 550 lux, 바닥에서 300 lux의 매우 균일한 조도를 달성하여 EN 12464-1을 완벽하게 준수하며 기술 작업에 탁월한 가시성을 제공했습니다. 보조 및 순환 구역은 안전한 200 lux로 일관되게 조명되었습니다.
• 조명 품질: 시설 전체에서 4000K의 일관된 CCT(Correlated Color Temperature)가 유지되어 경각심을 높이는 깨끗하고 중성적인 백색광을 제공했습니다. CRI는 기술 영역에서 >85, NOC에서 >95로 확인되어 탁월한 색상 재현을 보장했습니다. 결정적으로 현장 UGR 측정 결과 모든 화이트 스페이스 구역에서 <17의 값이 확인되어 요구되는 <19 임계값보다 훨씬 낮았습니다.
• 에너지 절약: 표준 비제어 LED 조명 시스템의 예상 소비량과 비교할 때, 당사의 고효율 조명 기구와 DALI/Casambi 지능형 제어 네트워크의 조합은 조명 에너지 소비에서 측정된 65% 감소를 달성했습니다. 이는 상당한 OPEX 절감과 시설의 인상적인 전체 PUE에 크게 기여했습니다.

FAQ

데이터 센터에서 UGR<19가 왜 그렇게 중요한가요?

UGR(Unified Glare Rating) <19는 기술자에게 높은 시각적 편안함을 보장하기 때문에 중요합니다. 반사 표면이 많은 데이터 센터에서는 표준 조명이 눈부심을 유발하여 눈의 피로, 두통 및 피로감을 유발합니다. UGR<19 수준으로 눈부심을 제어함으로써 복잡한 유지보수 작업 중 인적 오류 위험을 크게 줄이고 직원 복지를 개선하며 전반적인 운영 안전과 정확성을 향상시킵니다.

DALI-2 및 Casambi 제어 시스템은 운영 효율성에 어떻게 기여하나요?

하이브리드 제어 시스템은 에너지 및 운영 절감 효과를 모두 제공합니다. 아일별 존재 감지 기능이 있는 DALI-2는 기술자가 있을 때만 조명이 최대 전력으로 작동하도록 보장하여 데이터 홀에서 에너지 낭비를 60% 이상 줄입니다. Casambi는 다른 영역에서 무선 유연성을 추가합니다. 두 시스템 모두 BMS와 통합되어 시설 관리자가 에너지 사용량을 모니터링하고 오류 보고서를 수신하며 원격으로 설정을 조정할 수 있으므로 유지보수를 간소화하고 건물 성능 최적화를 위한 귀중한 데이터를 제공합니다.

귀사의 리니어 트렁킹 시스템이 빠른 데이터 센터 배포에 적합한 이유는 무엇인가요?

XHLWX-LDT880 리니어 트렁킹 시스템은 속도와 단순성을 위해 설계되었습니다. 모듈식 플러그 앤 플레이 아키텍처를 통해 전기 계약자는 기존 점광원 조명 기구보다 최대 40% 빠르게 설치할 수 있습니다. 전원 및 데이터 라인을 전달하는 트렁킹 레일이 먼저 설치된 다음, LED 조명 모듈과 센서가 도구 없이 간단히 제자리에 클릭됩니다. 이러한 빠른 배포 기능은 대규모 데이터 센터 프로젝트의 일반적인 빡빡한 건설 일정을 충족하는 데 중요합니다.
