암스테르담 국제학교: 집중 학습을 위한 UGR<19 LED 개조

Q: 이 프로젝트에서 UGR<19 등급이 왜 그렇게 중요했습니까?

UGR(통합 눈부심 등급) 19 미만은 사무실 및 학교와 같이 장시간 집중이 필요한 환경에 대한 유럽 표준입니다. 광원으로부터의 눈부심은 무의식적인 눈 근육 긴장을 유발하여 피로, 두통 및 집중력 저하로 이어집니다. 모든 교실 조명기구가 UGR<19임을 보장함으로써, 우리는 방해 요소를 최소화하고 학생과 교사가 하루 종일 최선을 다할 수 있도록 돕는 시각적으로 편안한 환경을 조성했습니다.

Q: DALI-Casambi 시스템은 교사와 학교 관리에 어떤 이점을 제공합니까?

교사에게는 손쉬운 제어 기능을 제공합니다. 켜고 끄는 스위치 대신, 간단한 벽 패널에서 미리 설정된 '장면'(예: '프레젠테이션', '학습')을 선택하여 학습 활동에 맞게 조명을 즉시 조정할 수 있습니다. 학교 관리자에게는 중앙 집중식 제어, 에너지 모니터링, 자동 스케줄링 및 오류 보고 기능을 제공합니다. 이는 에너지 낭비를 줄이고 유지보수를 단순화하며 조명 시스템이 항상 최적으로 작동하도록 보장합니다.

Q: 오래된 램프를 단순히 교체하는 것보다 전체 LED 개조의 주요 동기는 무엇이었습니까?

오래된 형광등을 LED 튜브로 교체하면 에너지 절약 효과가 있지만, 전체 조명기구 개조는 여러 문제를 동시에 해결합니다. 이는 눈부심의 핵심 문제(LED 튜브는 오래된 트로퍼에서 할 수 없음)를 해결하고, 고CRI 엔진으로 조명 품질을 개선하며, DALI 및 Casambi와 같은 스마트 제어 기능을 통합할 수 있게 했습니다. 전체 개조는 공간을 변화시키고 편안함, 제어 및 효율성 면에서 이점을 극대화하여 훨씬 더 큰 투자 수익을 제공하는 전체론적이고 장기적인 솔루션입니다.

프로젝트 배경: 현대적이고 학생 중심적인 조명의 필요성

암스테르담 국제학교(ISA)는 암스텔베인(Amstelveen)의 푸른 교외에 위치한 세계적 수준의 K-12 교육기관으로, 50개 이상의 국적을 가진 다양한 공동체에 봉사하고 있습니다. 학문적 우수성과 전인적 학생 발달로 명성이 높은 이 학교의 행정부는 미래 지향적인 교육학을 지원하기 위해 물리적 환경이 발전해야 한다고 인식했습니다. 기존 조명 인프라, 즉 노후화된 T8 형광 트로퍼와 할로겐 스포트라이트의 혼합은 상당한 문제점이 되고 있었습니다.

주요 문제점은 다각적이었습니다.

열악한 시각 환경: 교사와 학생들은 오래된 자기식 안정기에서 발생하는 거슬리는 깜빡임, 들리는 윙윙거리는 소리, 그리고 구식 조명기구에서 나오는 강한 눈부심에 대해 자주 보고했습니다. 이러한 시각적 소음은 피로감을 주는 환경을 조성하여 집중력에 직접적인 영향을 미치고 두통과 눈의 피로를 유발했습니다.
급증하는 에너지 비용: 형광등 및 할로겐 조명기구는 효율성이 매우 낮아 학교 전기 예산의 상당 부분을 소비했습니다. 유럽 전역의 에너지 가격 상승으로 이러한 운영 비용은 지속 불가능했으며, 환경적 책임에 대한 학교의 약속과도 상반되었습니다.
높은 유지보수 부담: 형광등 및 스타터의 제한된 수명으로 인해 지속적인 교체 주기가 발생했습니다. 유지보수 팀은 고장난 램프를 교체하기 위해 자주 수업을 방해했으며, 재료비와 인건비 모두에서 상당한 비용이 발생했습니다.
부적절한 조명 품질: 오래된 조명의 낮은 연색성(CRI)은 색상을 부정확하게 표현했으며, 특히 정확한 색상 인식이 중요한 미술 스튜디오와 과학 실험실에서 두드러졌습니다. 다목적 강당의 조명은 유연성이 부족하여 단순한 켜고 끄는 기능 외에는 거의 제공하지 못했으며, 학교 집회부터 연극 공연에 이르는 다양한 행사에 적응하지 못했습니다.

ISA의 리더십은 단순히 오래된 조명기구를 교체하는 것을 넘어 학습 공간을 근본적으로 변화시킬 포괄적인 조명 개조를 모색했습니다. 목표는 학생들의 복지와 학업 집중력을 적극적으로 증진시키는 편안하고 적응 가능하며 고효율적인 환경을 조성하는 것이었습니다.

디자인 과제: 성능과 웰빙의 균형

XHLWX Lighting은 EN 12464-1을 포함한 교육용 조명에 대한 최고 유럽 표준을 준수하는 엄격한 기준을 충족하는 솔루션을 개발하기 위해 참여했습니다. 핵심 과제는 학교 내 다양한 공간의 고유한 요구 사항을 충족하는 통합 시스템을 설계하는 것이었습니다.

주요 프로젝트 요구 사항은 다음과 같습니다.

엄격한 눈부심 제어: 모든 교실, 도서관 및 학습 공간에 UGR<19(통합 눈부심 등급)를 필수적으로 요구하여 장시간 집중하기에 적합한 편안하고 눈의 피로가 적은 시야를 조성합니다.
탁월한 조명 품질: 일반 교실에는 높은 색상 충실도(CRI >90)가 의무화되었으며, 미술 및 디자인 스튜디오에는 실제와 같은 색상 표현을 보장하기 위해 CRI >95가 요구되었습니다.
동적인 유연성: 주 강당은 밝게 조명된 시험장(500 lx, 4000K)에서 타겟 스포트라이트와 분위기 있는 장면(예: 2700K 웜 디밍)을 갖춘 극적인 극장으로 변모할 수 있는 다목적 시스템이 필요했습니다.
지능적이고 직관적인 제어: 학교는 단순한 벽 스위치를 넘어선 것을 원했습니다. 새로운 시스템은 중앙 제어, 스케줄링, 에너지 모니터링, 그리고 복잡한 기술 지식 없이도 교사를 위한 사용자 친화적인 장면 선택 기능을 제공해야 했습니다.
에너지 효율 극대화: 주요 동기는 에너지 소비를 최소 60% 이상 크게 줄여 운영 비용 절감과 학교의 지속 가능성 목표에 기여하는 것이었습니다.

우리의 디자인 철학은 각 공간에 맞춤형 솔루션을 제공하되, 단일의 지능형 제어 네트워크 아래 통합하는 것이었습니다.

XHLWX의 맞춤형 솔루션: 모든 공간을 위한 조명기구

철저한 현장 감사와 학교 이해관계자들과의 협의를 거쳐, 당사의 조명 디자인 팀은 각 응용 분야에 적합하도록 선정된 다양한 고성능 조명기구를 지정했습니다.

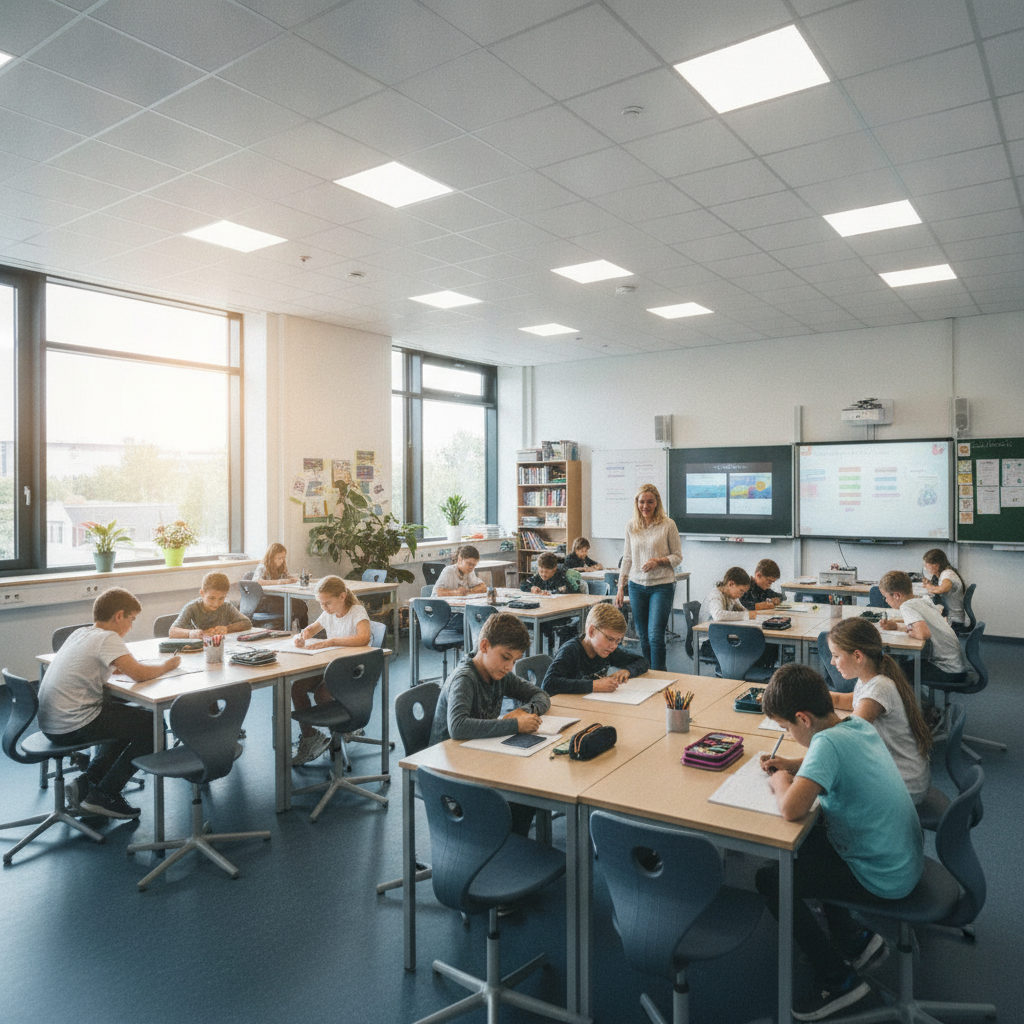

교실, 도서관 및 과학 실험실: 이러한 핵심 학습 환경을 위해 당사의 주력 제품인 XHL-PL6060-PRO UGR<19 LED 패널 800개 이상을 배치했습니다. 이 600x600mm 패널은 빛을 아래로 정확하게 유도하여 높은 각도의 눈부심을 제거하는 특수 마이크로 프리즘 렌즈를 특징으로 합니다. 36W 패널은 5100루멘 이상을 제공하여 142 lm/W의 매우 높은 효율을 달성합니다. 우리는 4000K CCT와 CRI>90을 지정하여 경각심을 높이고 색상을 정확하게 표현하는 깨끗하고 활기찬 빛을 생성했습니다.
강당: 이 다기능 공간은 다층 조명 디자인을 적용했습니다. 일반 조명을 위해 XHL-DL200-TUNE Dimmable Downlight를 설치했습니다. 이 고출력, 깊은 배플 조명기구는 강력하고 눈부심 없는 주변 조명을 제공합니다. 조절 가능한 백색광 기능(2700K-6500K)을 통해 제어 시스템을 통해 분위기를 즉시 변경할 수 있습니다. 무대 및 건축물 강조를 위해 XHL-TS90-CRI95 트랙 시스템을 사용했습니다. 15°, 24°, 36° 교체 가능한 렌즈를 장착한 이 고CRI(97) 스포트라이트는 학교 연극부에 무대 제작에 대한 전문가 수준의 제어 기능을 제공합니다.
미술 스튜디오: 완벽한 색상 정확도 요구 사항을 충족하기 위해 이 방에는 UGR<19 패널과 트랙 스포트라이트의 특수 버전이 장착되었으며, 둘 다 CRI 98+ 및 R9 >95 광원을 특징으로 합니다. 이는 그림, 드로잉 및 디자인 작업에 중요한 타의 추종을 불허하는 충실도로 전체 스펙트럼의 색상이 표현되도록 보장합니다.
복도 및 공용 공간: 순환 공간은 효율적인 XHL-LN75-ECO Linear Series 및 XHL-DL150-STD Downlights로 업데이트되어 안전하고 균일한 조도 수준을 보장하면서 에너지 절약을 극대화했습니다.

기술적 특징: 성공의 기둥

세 가지 핵심 기술 요소가 이 프로젝트의 성공을 정의했으며, XHLWX의 최첨단 조명 솔루션에 대한 헌신을 보여주었습니다.

1. 타협 없는 시각적 편안함: UGR<19 표준

통합 눈부심 등급(UGR)은 시각적 편안함에 대한 중요한 지표입니다. 학습 환경에서 눈부심은 단순한 성가심을 넘어 교육의 장벽이 됩니다. XHL-PL6060-PRO 패널을 고급 마이크로 프리즘 디퓨저로 설계함으로써, 우리는 학교에 대한 EN 12464-1에서 요구하는 <19 임계값 미만으로 UGR 값이 지속적으로 측정되도록 보장했습니다. 이는 학생과 교직원의 눈 피로를 직접적으로 줄여 독서, 쓰기 및 디지털 화면 사용에 대한 장시간 집중을 가능하게 합니다. 이러한 '시각적 침묵'은 현대적이고 생산적인 학습 공간의 초석입니다.

2. DALI-Casambi 게이트웨이를 통한 지능형 제어

강력함과 단순함의 궁극적인 조화를 제공하기 위해 하이브리드 제어 시스템을 구현했습니다. 각 조명기구에는 DALI(Digital Addressable Lighting Interface) 드라이버가 장착되어 개별 제어 및 진단을 세밀하게 할 수 있습니다. 이 DALI 네트워크는 DALI-to-Casambi 게이트웨이에 연결됩니다. Casambi의 무선 Bluetooth 메시 기술은 사용자 인터페이스를 제공합니다. 이 솔루션은 다음과 같은 몇 가지 주요 이점을 제공합니다.

사용 편의성: 교사는 간단하고 직관적인 벽걸이 패널(또는 스마트폰 앱)을 통해 '일반 학습'(100% 밝기), '프레젠테이션'(화이트보드 위 조명 30% 디밍), 'AV 모드'(모든 조명 10% 디밍), '그룹 작업'(모든 구역에 균일한 조명)과 같은 사전 프로그래밍된 장면을 선택할 수 있습니다.
자동화 및 효율성: 창문 근처에 설치된 주광 채집 센서는 충분한 자연광이 있을 때 자동으로 전기 조명을 디밍하여 수동 입력 없이 에너지 절약을 극대화합니다.
중앙 집중식 관리: 학교 시설 관리자는 중앙 대시보드에서 전체 시스템을 모니터링하고, 에너지 사용량을 추적하고, 오류 알림을 받고, 원격으로 스케줄(예: 휴일 설정)을 조정할 수 있습니다.

3. 탁월한 에너지 효율성 및 지속 가능성

레거시 기술에서 XHLWX의 고급 LED 시스템으로의 전환은 극적인 에너지 절약을 가져왔습니다. 일반적인 4x18W 형광 트로퍼(안정기 손실 포함 ~80W 소비)는 36W LED 패널로 교체되어 즉시 55% 감소했습니다. 주광 채집 및 지능형 디밍 제어에서 추가 절감액을 고려하면 총 조명 에너지 소비는 68% 감소한 것으로 확인되었습니다. 또한, 당사 조명기구는 70,000시간 이상에서 L80B10의 수명을 자랑하여 정기적인 램프 교체 필요성을 사실상 없애줍니다. 이는 유지보수 비용을 절감할 뿐만 아니라 폐기물을 크게 줄여 ISA의 지속 가능성 사명과 완벽하게 일치합니다.

설치 및 시운전: 원활한 전환

활동 중인 학교에서 대규모 개조를 실행하려면 세심한 계획이 필요합니다. 네덜란드 설치 파트너인 LichtInstallatie BV와 긴밀히 협력하여 전체 프로젝트는 학교 방학 및 주말에 진행되도록 단계별로 진행되어 수업에 전혀 지장을 주지 않았습니다. 설치 팀은 당사 패널의 경량 디자인과 플러그 앤 플레이 커넥터를 칭찬했으며, 이는 물리적 교체 프로세스를 가속화했습니다.

시운전 단계도 마찬가지로 중요했습니다. 당사 엔지니어들은 현장에서 DALI-Casambi 네트워크를 구성하고, 교직원이 요청한 맞춤형 조명 장면을 프로그래밍하고, 각 교실에서 최적의 성능을 위해 주광 센서를 보정했습니다. 교직원과 시설 관리 팀 모두를 대상으로 포괄적인 교육 세션이 진행되어 첫날부터 새로운 시스템에 익숙하고 능숙하게 사용할 수 있도록 했습니다.

측정된 결과: 학습 환경의 변화

설치 후 측정 및 사용자 피드백은 전반적으로 혁신적인 개선을 확인했습니다.

조도 수준: 교실 책상에서의 평균 유지 조도는 515 lx로 측정되어 500 lx 표준을 편안하게 초과했으며, 균일도 비율은 0.7로 높았습니다.
조명 품질: CCT는 모든 학습 공간에서 일관되게 4000K였습니다. CRI는 교실에서 >92, 미술 스튜디오에서 >97로 확인되었습니다. 결정적으로, 표준 학생 좌석 위치에서 측정한 UGR은 지속적으로 16-18 범위였습니다.
에너지 절약: 개조 전후 조명 회로의 서브 미터링은 평균 에너지 소비가 68% 감소했음을 확인했으며, 이는 학교에 상당한 연간 운영 비용 절감으로 이어졌습니다.
사용자 피드백: ISA 공동체의 반응은 압도적으로 긍정적이었습니다. 교사들은 교실에서 '더 차분하고' '더 집중된' 분위기를 언급했습니다. 학생들은 하루가 끝날 때 피로가 덜하다고 보고했으며, 연극 동아리는 강당 조명의 새로운 동적 기능이 공연의 질을 높였다고 칭찬했습니다.

이 프로젝트는 잘 설계된 인간 중심 조명 시스템이 단순히 공간을 비추는 것 이상을 할 수 있다는 증거입니다. 즉, 교육 경험을 향상시키고, 웰빙을 증진하며, 심오한 운영상의 이점을 제공할 수 있습니다.
