루사일 경기장: XHLWX, 완벽한 방송 등급 스포츠 조명 제공

프로젝트 배경 및 고객 목표

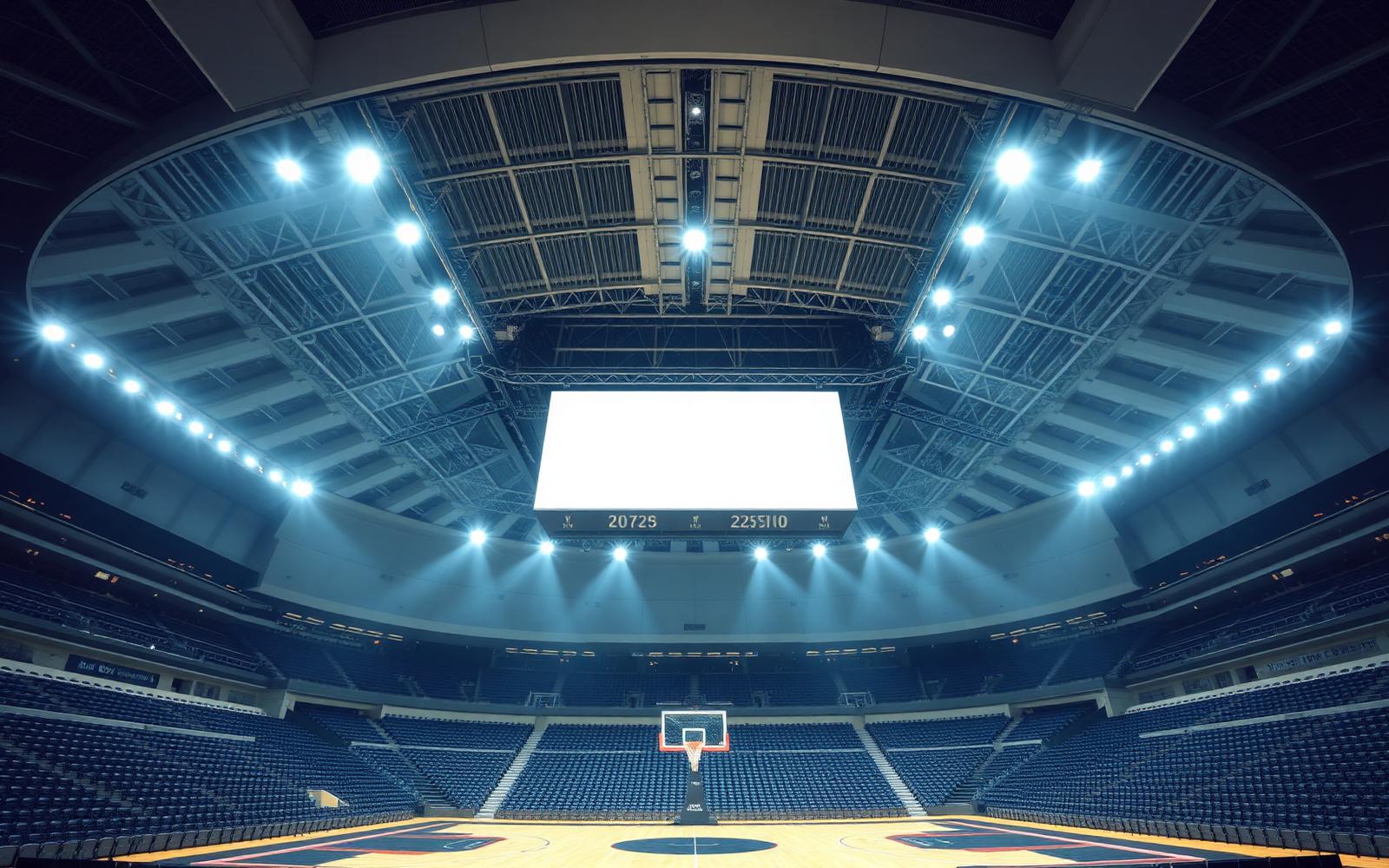

카타르의 비전 있는 루사일 시티 중심부에 위치한 루사일 다목적 경기장은 세계적 수준의 스포츠 및 엔터테인먼트 행사를 개최하려는 국가의 의지를 보여주는 증거입니다. 농구, 배구, 핸드볼 및 콘서트를 위한 최고의 장소로 설계된 이 경기장은 시설 자체만큼이나 다재다능하고 최첨단 조명 솔루션을 필요로 했습니다. 프로젝트의 주요 이해관계자인 카타르 올림픽 위원회는 국제 스포츠 연맹 및 방송사의 엄격한 요구 사항을 충족할 뿐만 아니라 능가하는 시스템을 제공할 수 있는 파트너를 찾았습니다.

주요 과제는 기존 스포츠 조명 개념에서 미래 지향적인 지능형 LED 생태계로 전환하는 것이었습니다. 고객의 주요 문제점과 목표는 명확하게 정의되었습니다.

방송 우수성: 시스템은 FIBA(농구), IHF(핸드볼), FIFA가 정한 기준을 포함하여 최고 방송 표준을 준수해야 했습니다. 이는 초고속 카메라(최대 20,000fps)에 대한 플리커 없는 성능을 보장하고, 생생하고 실제와 같은 4K/8K UHD 방송에 필수적인 90 이상의 TLCI(Television Lighting Consistency Index)를 달성하는 것을 의미했습니다.
운영 유연성: 경기장은 다양한 행사를 개최합니다. 조명은 다양한 수준의 경기(예: FIBA 레벨 1), 훈련 세션, 동적 효과가 있는 엔터테인먼트 행사, 일상적인 유지보수 모드를 위한 사전 프로그래밍된 장면으로 즉시 조정할 수 있어야 했습니다. 기존 메탈 할라이드 시스템의 긴 재점등 시간과 비유연성은 선택 사항이 아니었습니다.
에너지 효율성 및 지속 가능성: 야심찬 국가 지속 가능성 목표에 따라 에너지 소비를 최소화하는 것이 가장 중요했습니다. 고객은 기존 조명에 비해 운영 비용을 크게 절감하고 경기장의 광범위한 HVAC 시스템에 대한 열 부하를 낮추는 솔루션을 요구했습니다.
내구성 및 신뢰성: 높은 주변 온도와 잠재적인 먼지가 있는 카타르의 까다로운 사막 기후에 위치한 조명 기구는 매우 견고해야 했습니다. 최대 경기장 가동 시간과 낮은 총 소유 비용을 보장하기 위해 최소한의 유지보수로 긴 작동 수명은 필수적인 요구 사항이었습니다.

XHLWX 조명 솔루션

XHLWX Lighting은 대규모 경기장 조명에 대한 입증된 전문성과 LED 칩 선택부터 드라이버 엔지니어링 및 광학 설계에 이르기까지 모든 것을 제어하는 수직 통합 접근 방식을 기반으로 선정되었습니다. 당사의 솔루션은 고급 DIALux 기반 설계, 고성능 조명 기구 및 지능형 제어 시스템을 결합한 전체론적 솔루션이었습니다.

설계 프로세스는 DIALux Evo에서 경기장의 세심한 3D 디지털 트윈으로 시작되었습니다. 당사의 엔지니어는 모든 구조 요소, 표면 반사율 및 좌석 층을 모델링하여 빛의 동작을 정확하게 시뮬레이션했습니다. 최종 설계는 경기장 캣워크에 조명 기구 배치를 최적화했으며, 카메라를 위한 선수에 대한 수직 조도를 극대화하고, 경기장 전체에 걸쳐 탁월한 균일성을 보장하며, 선수와 관중을 위한 그림자와 직접적인 눈부심을 제거하기 위해 정밀한 조준 각도를 계산했습니다.

배치된 조명 기구:

480x XHLWX-FL7-Pro 시리즈 1500W: 이 고출력 LED 스포츠 투광등은 경기 조명의 핵심이었습니다. 방송 애플리케이션을 위해 특별히 설계된 각 장치에는 우수한 열 관리를 위한 특허받은 증기 챔버 히트 파이프 기술이 적용되어 높은 주변 온도에서도 안정적인 성능을 보장합니다. 빛 분포를 코트에 정확하게 형성하고 스탠드로의 빛 유출을 최소화하기 위해 맞춤형으로 설계된 저눈부심 광학 장치가 장착되었습니다.
720x XHLWX-HB5-Linear 시리즈 200W: 관중석 및 통로를 비추기 위해 배치되었습니다. 이 선형 하이베이 조명 기구는 넓고 균일한 빛을 제공하여 참석자들에게 안전하고 편안한 환경을 조성합니다. 높은 효율성은 프로젝트의 전반적인 에너지 절약에 크게 기여합니다.
350x XHLWX-DL-Smart 시리즈 50W RGBW: 이 DALI 제어 다운라이트는 경기장의 건축물, 특히 VIP 박스 및 입구 주변에 통합되어 동적인 색상 변경 효과를 제공합니다. 경기 전 조명 쇼, 팀 색상 표시 및 엔터테인먼트 행사 중 활기찬 분위기를 조성하는 데 사용됩니다.

기술적 특징

루사일 경기장을 위한 당사의 솔루션은 고객의 핵심 요구 사항을 직접적으로 해결하는 세 가지 기술적 우수성 기둥을 기반으로 구축되었습니다.

1. 방송 등급, 플리커 없는 성능

글로벌 미디어의 관심을 끌기 위해 지어진 경기장에서는 방송 품질이 가장 중요합니다. 당사의 XHLWX-FL7-Pro 조명 기구는 최신 방송 카메라에 완전히 보이지 않는 초고주파 출력을 사용하는 독점 DMX/DALI 드라이버를 갖추고 있습니다.

3% 미만이었고 TLCI 등급은 94 이상이었습니다. 이는 땀 한 방울부터 농구공의 회전까지 모든 고속 리플레이가 더 낮은 시스템을 괴롭히는 스트로빙 또는 밴딩 효과 없이 완벽한 선명도로 캡처되도록 보장합니다.

이 수준의 성능은 8K 및 고프레임률 방송 기술의 다음 세대를 위해 경기장을 미래 지향적으로 만듭니다.

2. 고급 DALI-Casambi 하이브리드 제어 시스템

유연성과 제어는 정교한 하이브리드 시스템을 통해 제공되었습니다. 미션 크리티컬한 경기 조명(FL7-Pro 시리즈)은 유선 DALI-2 네트워크를 통해 관리됩니다.

DALI(Digital Addressable Lighting Interface)는 인증된 경기 장면의 정밀한 실행에 필수적인 견고하고 안정적이며 개별적으로 주소 지정 가능한 제어 백본을 제공합니다. 좌석 공간 및 RGBW 다운라이트를 포함한 보조 및 건축 조명에는 Casambi Bluetooth Mesh 네트워크를 통합했습니다.

이 무선 계층은 설치 비용을 크게 절감하고 탁월한 사용 편의성을 제공했습니다. 시설 관리자는 태블릿이나 스마트폰을 사용하여 조명 구역을 즉시 조정하고, 새로운 장면을 만들거나, 동적 엔터테인먼트 효과를 트리거할 수 있으며, 전용 제어 기술자나 복잡한 배선 변경이 필요하지 않습니다.

이 하이브리드 접근 방식은 경기에는 견고한 신뢰성을, 다른 모든 것에는 무선 유연성을 제공하여 두 가지 장점을 모두 제공합니다.

3. 우수한 눈부심 제어 (UGR<19) 및 고효율 (>160 lm/W)

선수 성능과 관중 편안함은 눈부심에 직접적인 영향을 받습니다. 방송 조명에 필요한 엄청난 루멘 출력에도 불구하고 당사의 솔루션은 경기장 전체에 걸쳐 19 미만의 UGR(Unified Glare Rating)을 달성했습니다.

이는 렌즈의 특수 눈부심 방지 나노 코팅, FL7-Pro 조명 기구의 통합 깊은 차폐, DIALux 시뮬레이션으로 결정된 정밀 조준 각도와 같은 다각적인 전략을 통해 달성되었습니다. 그 결과 선수들이 눈부심 없이 공을 추적하기 위해 위를 올려다볼 수 있는 환경이 조성되었습니다.

이는 와트당 160루멘을 초과하는 시스템 전체 효율성과 결합됩니다. 이 업계 최고의 효율성은 경기장이 훨씬 적은 에너지를 사용하여 세계적 수준의 표준으로 조명된다는 것을 의미하며, 이는 운영 비용 절감과 탄소 발자국 감소로 직접 이어집니다.

설치 및 시운전

주요 건설 계약자와 긴밀히 협력하여 3개월 동안 원활한 설치가 이루어졌습니다. 모든 XHLWX 조명 기구는 현장 문제를 최소화하기 위해 배송 전에 공장에서 사전 보정 및 스트레스 테스트를 거쳤습니다. 당사의 전문 팀은 각 조명 기구에 부착된 레이저 조준 장치를 사용하여 경기장 캣워크에 설치를 감독했습니다. 480개의 스포츠 투광등 각각은 DIALux 설계 계획과 완벽하게 일치하도록 +/- 0.5도의 정확도로 조준되었습니다.

시운전 단계는 포괄적이었습니다. 당사의 엔지니어는 보정된 현장 분광 광도계를 사용하여 코트의 수백 지점에서 조도 수준, 균일성, CCT, CRI 및 TLCI를 세심하게 측정하고 검증했습니다. 그런 다음 제어 시스템은 고객이 원하는 장면으로 프로그래밍되었습니다.

FIBA 레벨 1 경기 (3500 lux)
국가 경기 (2000 lux)
팀 훈련 (1000 lux)
엔터테인먼트 모드 (RGBW 효과)
유지보수 (500 lux)
비상 및 비상 탈출

전체 인계에는 경기장 시설 관리 팀을 위한 광범위한 교육이 포함되어 시스템을 효과적으로 운영하고 유지 관리할 수 있도록 지원했습니다.

측정 결과 및 고객 이점

이 프로젝트는 모든 목표 지표를 초과 달성하고 상당한 장기적 가치를 제공하며 큰 성공을 거두었습니다.

조도 및 균일성: 코트의 평균 수평 조도는 3580 lux(목표 3000 lux 초과)로 측정되었으며, 균일성(Uo)은 0.82였습니다. 주요 방송 카메라를 향한 수직 조도는 평균 2450 lux로 완벽한 방송 이미지를 보장했습니다.
조명 품질: 시스템은 일관된 5700K CCT와 탁월한 CRI 95+ 및 TLCI 94를 제공하여 사람의 눈과 방송 카메라 모두에 실제와 같은 색상을 보장합니다.
에너지 절약: XHLWX LED 스포츠 조명 시스템의 총 전력 소비량은 780 kW입니다. 유사한(그러나 낮은 품질의) 조도 수준을 달성하기 위해 2,200kW 이상이 필요했을 기존 2000W 메탈 할라이드 시스템과 비교할 때, 당사의 솔루션은 65% 이상의 직접적인 에너지 절약을 나타냅니다. 이는 연간 150만 kWh 이상의 절감 효과로 이어져 경기장의 운영 비용과 환경 영향을 크게 줄입니다.
운영 효율성: DALI-Casambi 시스템의 즉각적인 켜기/끄기 및 장면 전환 기능은 이벤트 간의 가동 중지 시간을 없애 경기장의 상업적 실행 가능성을 극대화했습니다. 조명 기구의 80,000시간 L80B10 수명은 작동 첫 10년 동안 유지보수가 거의 필요 없다는 것을 의미합니다.

FAQ

조명 시스템은 코트 레이아웃이 다른 다양한 스포츠를 어떻게 처리하나요?

A: DALI 제어 시스템은 개별 또는 그룹화된 조명 기구 제어를 허용합니다. 특정 코트 레이아웃(예: FIBA 규정 농구 코트 또는 3개의 크로스 코트 배구 훈련 구역)을 겨냥한 조명 기구만 활성화하는 사전 프로그래밍된 장면이 있습니다. 이를 통해 운영자는 버튼 하나만 눌러 필요한 영역만 비출 수 있어 모든 활동에 대한 조명 사용 및 에너지 소비를 최적화할 수 있습니다.

XHLWX LED 조명 기구에 필요한 유지보수는 무엇인가요?

A: 유지보수는 최소한입니다. 조명 기구는 견고한 IP67 등급과 자동 청소 공기역학적 핀을 특징으로 합니다. 80,000시간 이상의 L80B10 작동 수명으로 일상적인 유지보수는 주로 주기적인 육안 검사 및 필요한 경우 렌즈 청소로 제한됩니다. 또한 DALI 시스템은 실시간 진단을 제공하여 각 조명 기구의 상태 및 잠재적인 결함을 보고하여 반응적인 유지보수 대신 사전 예방적인 유지보수를 가능하게 합니다.

단일 프로토콜 대신 하이브리드 DALI-Casambi 시스템을 선택한 이유는 무엇인가요?

A: 이 전략적 선택은 두 프로토콜의 강점을 활용합니다. DALI는 신뢰성이 필수적인 중요한 고출력 경기 조명에 대해 견고하고 표준 기반의 유선 네트워크를 제공합니다. Casambi의 무선 Bluetooth Mesh는 보조, 건축 및 좌석 공간 조명에 배포되었습니다. 이는 이러한 영역의 제어 배선 복잡성과 비용을 크게 줄였으며, 직원이 간단한 모바일 앱을 사용하여 즉석에서 조정을 할 수 있는 놀라운 유연성을 제공하여 덜 중요한 애플리케이션에 이상적입니다.
