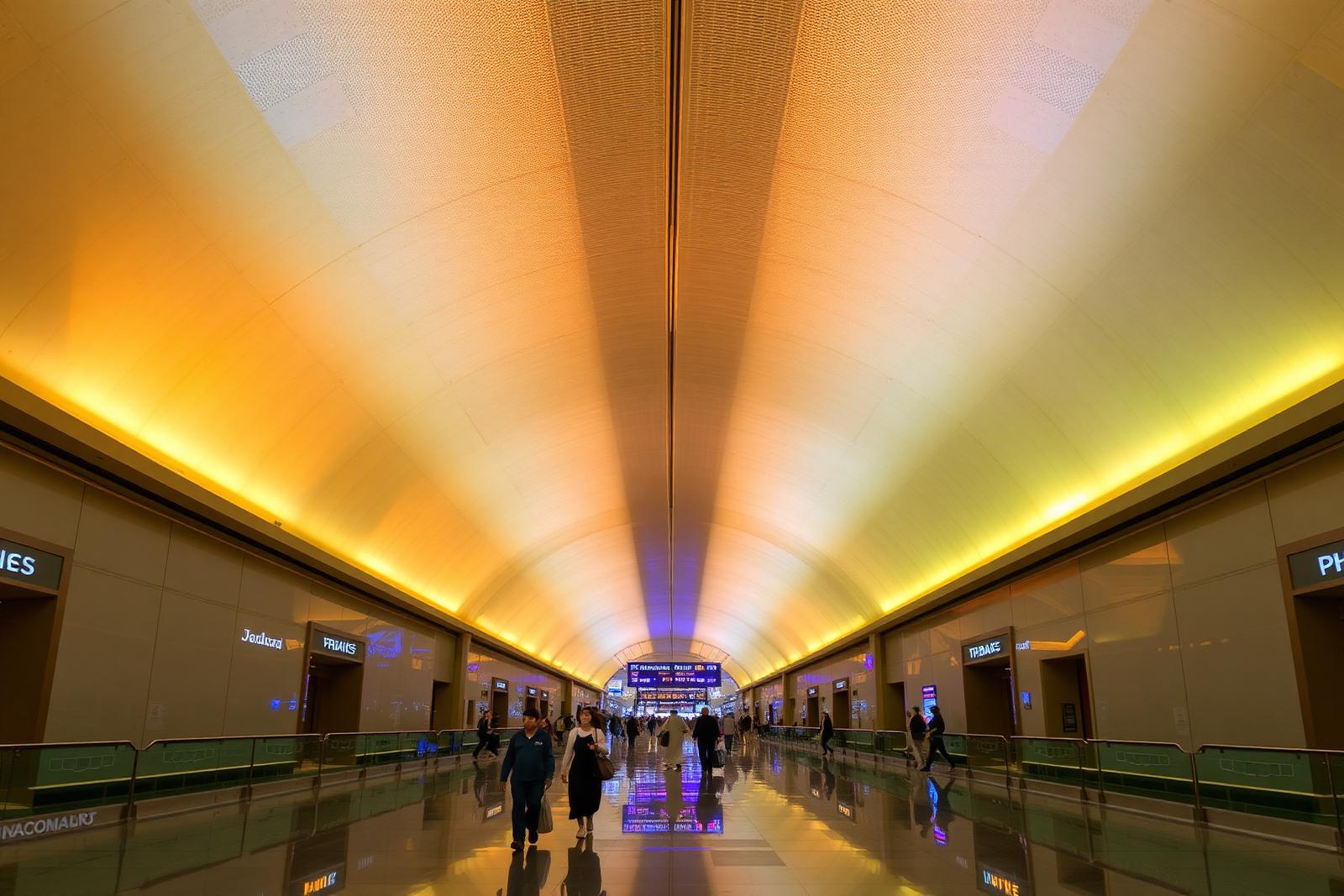

Cirkadiánní LED osvětlení na letišti v Dubaji: Případová studie terminálu D
Úvod – problém na místě
Ve společnosti XHLWX (led-project-light.com), výrobci zakázkového vnitřního LED osvětlení se sídlem v Číně, jsme byli pověřeni významným projektem: kompletní renovací cirkadiánního osvětlení pro Concourse D na mezinárodním letišti v Dubaji (DXB), jednom z nejrušnějších dopravních uzlů na světě. Stávající infrastruktura, ač funkční, představovala několik výzev. Nepřetržitý provoz 24/7 vedl k obrovské spotřebě energie z zastaralých zářivkových a metalhalogenidových svítidel. Navíc statické osvětlení s vysokým oslněním málo podporovalo pohodu cestujících, často zhoršovalo jet lag a vytvářelo vizuálně sterilní prostředí. Letištní úřad hledal nejmodernější řešení, které by nejen přineslo značné úspory energie, ale také implementovalo principy osvětlení zaměřeného na člověka s cílem zlepšit zážitek cestujících, snížit oslnění a dynamicky se přizpůsobit denní době.
Co znamenalo „zakázkové“ na tomto projektu – matice schopností
Hlavním požadavkem projektu bylo dovybavit sofistikovaný systém laditelné bílé do složitých stávajících stropních konstrukcí bez rušivých architektonických prací. To vyžadovalo rozsáhlou úpravu našich lineárních LED profilů. Naše řešení bylo založeno na zakázkově vyrobeném svítidle, řadě XHL-L7080-TW, navržené speciálně pro toto letecké prostředí. Níže uvedené specifikace nastiňují úroveň detailů potřebných k splnění přísných výkonnostních a integračních kritérií klienta.
| Parametr | Specifikace | Standard | Poznámky |
|---|---|---|---|
| Optika | Laditelná bílá: 2700K - 5000K | CRI > 90 | Použity LED čipy Osram Duris E 2835 pro vynikající podání barev a stabilitu. |
| Kontrola oslnění | UGR < 19 | EN 12464-1 | Dosaženo pomocí zakázkového mikro-prismatického difuzoru a hlubokého designu s přepážkami. |
| Řídicí systém | DALI-2, DT8 (laditelná bílá) | IEC 62368 | Ovladače Tridonic DALI-2 umožnily individuální adresování a plynulé ladění barev. |
| Kryt | 6063 hliník, zakázkové délky | IP42 | Svítidla vyrobena v přesných délkách (např. 2 455 mm) pro zapadnutí do stávajících zálivů. |
| Úhel paprsku | 90° asymetrické nástěnné osvětlení | N/A | Zakázkový reflektor navržený pro rovnoměrné osvětlení vertikálních ploch ze stropních zálivů. |
| Certifikace | CE, RoHS, LM-80 | EU/Globální standardy | Produkty vyrobené pod naším systémem řízení kvality certifikovaným ISO9001:2015. |
Inženýrská řešení
Náš inženýrský tým řešil tři hlavní výzvy kombinací designu produktu, strategie řízení a důkladné simulace.
Jak jsme implementovali laditelné bílé osvětlení napříč 68 000 m² velkým letištním terminálem?
Samotný rozsah projektu vyžadoval robustní a detailní řídicí systém. Využili jsme protokol DALI-2, konkrétně IEC 62386-209 (známý jako DT8), který umožňuje řízení teploty barev přes standardní 2-vodičovou sběrnici. Každé zakázkové svítidlo bylo vybaveno ovladačem Tridonic DT8. To umožnilo centrálnímu systému řízení budovy (BMS) adresovat každé svítidlo individuálně nebo ve skupinách. Naprogramovali jsme 24hodinový rozvrh scén, který napodoboval přirozený sluneční cyklus: měkké, teplé světlo 2700K během časných ranních a pozdních nočních hodin pro podporu relaxace, postupně přecházející na jasné, bdělost podporující 5000K v poledne, než se opět oteplí do večera. Tento dynamický posun pomáhá regulovat cirkadiánní rytmy cestujících a zmírňuje dopady mezinárodního cestování.
Jaké zakázkové formáty byly potřeba pro zapadnutí do stávající stropní infrastruktury?
Jednou z nekompromisních podmínek klienta byla nulová strukturální úprava charakteristických zakřivených stropů letištního terminálu. Naše standardní produkty by se nevešly. Inženýrský tým XHLWX provedl podrobný průzkum na místě a laserové skenování stávajících stropních zálivů a montážních bodů. S využitím těchto dat jsme navrhli a prototypovali novou variantu našeho lineárního profilu XHL-L7080. Extruze byly vyrobeny ve více než 50 unikátních délkách, od 600 mm do 3 500 mm, aby bylo zajištěno dokonalé, bezproblémové zapadnutí. Navrhli jsme také novou sadu nastavitelných montážních držáků, které se mohly zacvaknout do stávajícího stropního rámu, což drasticky snížilo dobu instalace a náklady na práci pro dodavatele.
Jak jsme zajistili shodu s UGR<19 v oblastech s vysokým provozem u bran?
Vizuální komfort byl prvořadý, zejména v čekárnách u bran, kde cestující tráví delší dobu sledováním obrazovek a informačních displejů. Předchozí osvětlení vytvářelo značné odrazné oslnění. Pro boj s tímto problémem jsme se zaměřili na optický design svítidla. Vyvinuli jsme dvouvrstvý difuzní systém: vnitřní film pro tvarování světla spárovaný s vnějším mikro-prismatickým polykarbonátovým čočkou. Tato sestava účinně omezila světlo s vysokým úhlem, čímž snížila hodnocení jednotného oslnění (UGR) na naměřený průměr <17. Před výrobou naši světelní designéři ověřili tento výkon vytvořením kompletního digitálního dvojčete letištního terminálu v DIALux EVO. Tyto simulace, využívající naše proprietární fotometrické soubory IES a LDT, nám umožnily předpovědět a potvrdit, že náš design splní přísné požadavky UGR<19 ve všech kritických zónách.
Výsledky projektu – měřeno
Audit po instalaci potvrdil ohromný úspěch, splnění nebo překročení všech cílů projektu:
- Úspora energie: Přechod na vysoce účinné LED diody v kombinaci s plánováním DALI-2 a snímáním obsazenosti vedl k 65% snížení spotřeby energie na osvětlení, což ročně ušetřilo odhadem 4,2 GWh.
- Doba návratnosti: Celkové náklady na projekt se předpokládají vrátit za pouhých 28 měsíců díky kombinovaným úsporám energie a údržby.
- Kvalita osvětlení: Průměrné úrovně osvětlení byly udržovány na komfortních 450 luxech v čekárnách pro cestující, s CRI 92. Byla úspěšně implementována plná laditelná bílá škála od 2700K do 5000K.
- Vizuální komfort: Klíčová metrika oslnění byla výrazně zlepšena, s hodnotami UGR trvale měřenými pod 17 ve všech oblastech u bran a v saloncích, což je drastické zlepšení oproti předchozímu UGR>23.
Fotometrické soubory a shoda (IES / LDT / DIALux / CE / RoHS)
Úplná transparentnost a technická dokumentace byly klíčové pro úspěch tohoto projektu. Pro každé vyrobené zakázkové svítidlo jsme poskytli kompletní sadu laboratorně testovaných fotometrických souborů IES a LDT. Tyto soubory byly použity konzultačními inženýry klienta k ověření našich plánů osvětlení v jejich vlastních simulacích DIALux, což zajistilo dokonalé sladění před odesláním jediného svítidla. Všechny produkty dodané pro projekt mezinárodního letiště v Dubaji nesou plnou certifikaci CE a RoHS, což potvrzuje jejich shodu s evropskými normami pro bezpečnost a ochranu životního prostředí. Náš výrobní proces je přísně řízen naším systémem řízení kvality ISO9001:2015, což zaručuje konzistenci a spolehlivost celé objednávky.
Často kladené otázky
Otázka: Proč byl pro tento projekt vybrán DALI-2 Type 8?
Odpověď: DALI-2 Type 8 (DT8) byl nezbytný, protože umožňuje stmívání i řízení teploty barev přes jednu DALI adresu a standardní 2-vodičový pár. To zjednodušilo kabeláž napříč rozsáhlým letištním terminálem, snížilo náklady na instalaci a poskytlo detailní kontrolu potřebnou k vytvoření plynulých, 24hodinových cirkadiánních scén, s CCT nastavitelnou od 2700K do 5000K.
Otázka: Jak cirkadiánní osvětlení skutečně prospívá cestujícím na letišti?
Odpověď: Cirkadiánní osvětlovací systém, jako je ten instalovaný, pomáhá resetovat nebo udržovat vnitřní tělesné hodiny cestujících. Poskytováním energizujícího, modře bohatého světla (5000K) během dne a teplého, uklidňujícího světla (2700K) v noci může snížit únavu a dezorientaci spojenou s jet lagem. To zvyšuje pohodu cestujících a vytváří pohodlnější a méně stresující letištní prostředí.
Otázka: Jaká byla nejdelší zakázková délka svítidla, kterou jste vyrobili?
Odpověď: Abychom zajistili bezproblémové zapadnutí do stávajících architektonických zálivů letiště bez jakýchkoli mezer, vyráběli jsme svítidla ve vysoce specifických rozměrech. Nejdelší jednodílné svítidlo, které jsme pro tento projekt vyrobili, mělo 3 500 mm (3,5 metru). Tato schopnost vytvářet zakázkové délky byla klíčová pro zamezení jakéhokoli řezání nebo úprav na místě, což zajistilo čistou a vysoce kvalitní instalaci.
Otázka: Jak bylo dosaženo 65% úspory energie?
Odpověď: 65% úspory energie bylo dosaženo trojím přístupem. Za prvé, nahradili jsme neefektivní stará světla vysoce účinnými LED čipy Osram (>140 lm/W). Za druhé, řídicí systém DALI-2 umožnil plánované stmívání během mimošpičkových hodin. Za třetí, integrované senzory přítomnosti v oblastech s nízkým provozem zajistily, že světla fungovala na minimální úrovni nebo se vypnula, když byly prostory neobsazené.
