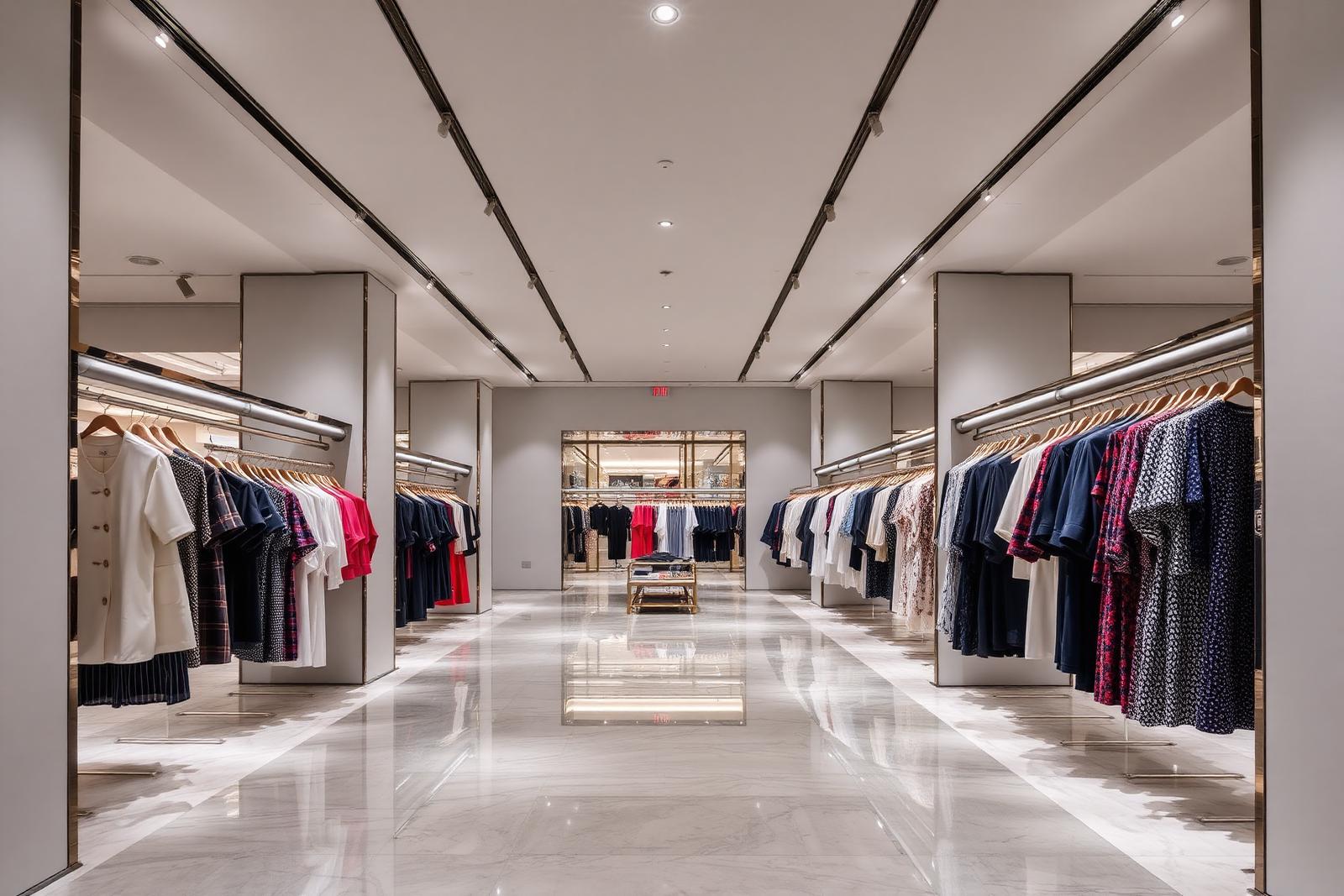

El Corte Inglés Madrid: Zakázkové maloobchodní LED osvětlení s CR

Úvod – problém na místě

Ve společnosti XHLWX (led-project-light.com), výrobci zakázkového interiérového LED osvětlení se sídlem v Číně, jsme byli osloveni s významnou výzvou jedním z nejprestižnějších evropských maloobchodních center: vlajkovou lodí El Corte Inglés na Paseo de la Castellana v Madridu. Projekt se zaměřil na kompletní přeosvětlení jejich pater s luxusní módou, kde sídlí světoznámé luxusní značky. Stávající instalace, složená ze zastaralých halogenových a raných generací metalhalogenidových kolejnicových svítidel, trpěla mnoha kritickými nedostatky. Zaprvé, podání barev bylo špatné (CRI < 80), což zkreslovalo skutečné odstíny drahých textilií a koženého zboží, což podkopávalo integritu značky a důvěru zákazníků. Zadruhé, svítidla produkovala nadměrné oslnění (UGR > 22), což vytvářelo vizuálně nepříjemné nákupní prostředí. Zatřetí, spotřeba energie a produkce tepla byly obrovské, což vedlo k vysokým provozním nákladům a zatěžovalo systémy HVAC obchodu. Mandát byl jasný: vyvinout zakázkové LED osvětlení, které by poskytovalo světlo muzejní kvality, výjimečný vizuální komfort a dramatickou energetickou účinnost, to vše při bezproblémové integraci do sofistikované estetiky obchodu.

Co znamenalo „zakázkové“ na tomto projektu – matice schopností

Pro El Corte Inglés nebylo „hotové řešení“ volbou. Řešení vyžadovalo svítidlo navržené od základů tak, aby splňovalo přesný soubor výkonnostních kritérií. Náš tým úzce spolupracoval s architekty klienta a oddělením vizuálního merchandisingu, aby definoval a splnil tyto specifikace. Výsledkem byl XHLWX-TR97, zakázkové kolejnicové svítidlo šité na míru pro luxusní maloobchod. Klíčové parametry byly definovány v přísné matici schopností, která zajišťovala, že každé svítidlo splňovalo náročné standardy projektu.

Parametr	Specifikace	Standard / Metoda	Poznámky
Podání barev	CRI Ra > 97, R9 > 90	TM-30-18	Vybrán Bridgelux Thrive™ V13 COB pro jeho napodobení slunečního spektra, klíčové pro vykreslení červených barev.
Korelovaná barevná teplota	3000K (teplá bílá)	ANSI C78.377	Dodrženo 2krokové MacAdamovy elipsy pro konzistenci barev mezi svítidly po celé podlaze.
Kontrola oslnění	UGR < 16	EN 12464-1	Dosaženo pomocí zakázkové 45mm hluboké, černé zrcadlové optiky „darklight“ reflektoru.
Úhly paprsku	15°, 24°, 38°	IESNA LM-79	Vyměnitelné optiky pro přizpůsobení osvětlení pro různé typy displejů (bodové vs. záplavové).
Řídicí protokol	DALI-2 Device Type 8	IEC 62386-209	Umožňuje individuální adresování, seskupování, vyvolání scén a ladění barev pro budoucí použití.
Ovladač	Tridonic LCI 35W	-	Prémiový ovladač zajišťující stmívání bez blikání až na 1 % a vysoký účiník (>0,95).
Kryt a montáž	Tlakově litý hliník, IP20	-	Zakázková prášková barva RAL 9016; navrženo pro stávající 3okruhovou kolejnicovou infrastrukturu.
Certifikace	CE, RoHS, ENEC	-	Plná shoda pro trh Evropské unie, včetně řízení kvality ISO9001.

Inženýrská řešení

Transformace módního patra vyžadovala více než jen vysoce specifikovaný produkt; vyžadovala inovativní řešení složitých problémů na místě. Náš inženýrský proces byl rozdělen do tří hlavních oblastí zaměření.

Jak jsme dosáhli muzejní kvality podání barev (CRI 97+) pro luxusní textilie?

Primárním cílem bylo, aby oblečení a doplňky vypadaly co nejvěrněji. Standardní LED diody s vysokým CRI často zaostávají v podání sytých, sytých červených barev (hodnota R9). Pro módu je to nepřijatelné. Naším řešením bylo postavit náš zakázkový modul kolem Bridgelux Thrive™ V13 COB. Na rozdíl od konvenčních LED diod, které používají modrou pumpu s fosfory, které vytvářejí vrcholy a údolí ve spektru, technologie Thrive je navržena tak, aby napodobovala hladké, nepřetržité spektrum přirozeného slunečního světla. To vedlo k výjimečně vysokému CRI 97 a, což je kritické, k hodnotě R9 trvale měřené nad 90. To zajišťuje, že tmavě bordó šaty nebo zářivě červená kabelka jsou zákazníkem vnímány s absolutní barevnou věrností, což eliminuje riziko vrácení produktu kvůli barevným rozdílům.

Jaká byla strategie pro snížení vizuálního oslnění na UGR<16 po celé prodejní ploše?

Vysoké úrovně osvětlení jsou v maloobchodě nezbytné, aby zboží „vyniklo“, ale to často přichází na úkor vizuálního komfortu. Nakupující, kteří se podívali nahoru, by se setkali s rušivou a nepříjemnou jasností ze starých svítidel. Abychom tomu zabránili, navrhli jsme zakázkový optický systém. Jádrem toho byl hluboce lamelový reflektor, přesně tvarovaný a opatřený černým zrcadlovým povlakem. Tento design „darklight“ zapouští světelný zdroj COB 45 mm od otvoru svítidla. Geometrie je vypočítána tak, aby odřízla světlo nad úhlem pohledu 65 stupňů, což znamená, že nakupující procházející uličkami jsou chráněni před přímým světelným zdrojem. Paprsek je tvarován s extrémní přesností na vertikální a horizontální displeje, což vytváří dramatický, vysoce kontrastní efekt, kde je zboží brilantně osvětleno, ale strop a světelné zdroje zůstávají nenápadně tmavé. Tato pečlivá kontrola oslnění vedla k Unified Glare Rating (UGR) pod 16, což je úroveň typicky vyhrazená pro náročná kancelářská prostředí, ale zde aplikovaná k vytvoření prémiového maloobchodního zážitku.

Jak byl integrován řídicí systém DALI-2 pro dynamické nastavení scén a úsporu energie?

Statický plán osvětlení byl pro dynamický maloobchodní prostor nedostatečný. El Corte Inglés vyžadoval schopnost přizpůsobit atmosféru pro prodejní akce, uvedení nových kolekcí nebo dokonce denní dobu. Integrovali jsme kompletní řídicí systém DALI-2, který propojil více než 1 200 jednotlivých kolejnicových bodových svítidel s centrálním ovladačem. Použitím DALI-2 (IEC 62386) namísto jednodušších systémů 0-10V nebo fázového stmívání se každé svítidlo stává individuálně adresovatelným digitálním uzlem. Tato granulární kontrola nám umožnila naprogramovat specifické „scény“: jasnou, energickou scénu „Den“ (100% výkon), jemnější scénu „Večer“ (70% výkon) a scénu „Propagační“, která zvýrazňuje specifické displeje na 120% (po krátkou dobu, jak umožňuje výkonová rezerva ovladače). Dále byl systém integrován s fotosensory pro sběr denního světla, automaticky stmívající svítidla v blízkosti velkých venkovních oken pro úsporu energie. Toto inteligentní ovládání poskytuje jak kreativní flexibilitu, tak výkonný nástroj pro provozní efektivitu.

Výsledky projektu – měřeno

Po uvedení do provozu všech 1 200+ zakázkových kolejnicových svítidel byl přizván externí auditor osvětlení, aby ověřil výkonnost vzhledem k cílům projektu. Výsledky předčily očekávání.

Úrovně osvětlení: Dosaženo konzistentního průměru 1250 luxů na vertikálních displejích (manekýny, nástěnné regály) a 800 luxů na horizontálních plochách (stoly, pulty), splňující cíle vysokého kontrastu stanovené týmem vizuálního merchandisingu.
Kvalita barev: Spektrální měření po instalaci potvrdila průměrné CRI Ra 97,2 a průměrnou hodnotu R9 (sytě červená) 92, což zajišťuje prvotřídní barevnou věrnost veškerého zboží.
Kontrola oslnění: Měření na místě provedená z více pozic po celé prodejní ploše potvrdila průměrné UGR 15,8, což výrazně zlepšilo předchozí instalaci s UGR >22 a vytvořilo pohodlný, prémiový zážitek z prohlížení.
Energetická účinnost: Celková připojená zátěž osvětlení byla snížena z 210 kW na pouhých 58 kW. V kombinaci s řídicími strategiemi DALI-2 (plánování a sběr denního světla) to vedlo k ověřenému 72% snížení roční spotřeby energie na osvětlení. To se promítá do odhadované úspory přes 150 000 kWh ročně.
Finance: Na základě úspor energie a výrazného snížení údržby (z ročního cyklu výměny halogenů na životnost LED svítidel 50 000 hodin) byla doba návratnosti kapitálových výdajů projektu vypočítána na pouhých 28 měsíců.

Fotometrické soubory a shoda (IES / LDT / DIALux / CE / RoHS)

Základním kamenem našeho inženýrského procesu je pečlivé plánování a ověřování. Než bylo vyrobeno jediné svítidlo, náš tým pro návrh osvětlení vytvořil kompletní 3D model maloobchodního patra v DIALux EVO. Tato simulace nám umožnila s vysokou přesností předpovědět úrovně osvětlení, rovnoměrnost a oslnění. Simulace byla poháněna proprietárními fotometrickými daty, která generujeme v naší interní goniofotometrické laboratoři. Pro tento projekt jsme klientovi a jeho architektonickým partnerům poskytli kompletní fotometrické soubory IES a LDT pro každý ze tří vyměnitelných úhlů paprsku (15°, 24°, 38°). Tato transparentnost zajišťuje, že specifikovaný výkon je vědecky ověřitelný a opakovatelný. Všechny vyrobené komponenty, od ovladače Tridonic po hotové svítidlo, jsou plně certifikovány s CE, ENEC a RoHS shodou, což zaručuje bezpečnost a přístup na trh Evropské unie.

Často kladené otázky

Otázka: Proč bylo CRI 95+ tak důležité pro tento projekt?

Odpověď: CRI 97+ s hodnotou R9 přes 90 zajišťuje, že skutečné barvy luxusních látek, od zářivých hedvábí po jemné kašmíry, jsou vykresleny s výjimečnou přesností. To přímo ovlivňuje vnímání zákazníků a důvěru v nákup, protože zboží vypadá v obchodě stejně jako za přirozeného denního světla. Zabraňuje zkreslení barev, které je běžné u osvětlení s nižším CRI.

Otázka: Jaká je výhoda řídicího systému DALI-2 oproti standardnímu 0-10V?

Odpověď: DALI-2 nabízí individuální digitální adresovatelnost pro každé z více než 1 200 instalovaných svítidel. Na rozdíl od skupinových systémů 0-10V to umožňuje přesné vytváření scén, individuální stmívání a pokročilé strategie řízení energie, jako je sběr denního světla. Poskytuje také zpětnou vazbu o stavu lampy/ovladače, což zjednodušuje údržbu a výrazně snižuje dlouhodobé provozní náklady.

Otázka: Jak bylo dosaženo UGR menšího než 16 při tak vysokých úrovních osvětlení?

Odpověď: UGR < 16 jsme dosáhli navržením zakázkového svítidla s hluboce lamelovým, černým zrcadlovým reflektorem. Tento optický design chrání světelný zdroj Bridgelux COB před typickými úhly pohledu (nad 65 stupňů) a směřuje světlo pouze tam, kde je potřeba na zboží. To vytváří vysoký kontrast a vizuální komfort, a to i při vertikálním osvětlení přesahujícím 1200 luxů.

Otázka: Jsou k dispozici fotometrické soubory pro toto zakázkové svítidlo?

Odpověď: Ano, poskytujeme komplexní fotometrická data pro všechny zakázkové produkty. Pro projekt El Corte Inglés byly generovány kompletní fotometrické soubory IES a LDT a použity v simulaci DIALux k zaručení výkonu. Tyto soubory jsou k dispozici architektonickým a světelným designérským partnerům na vyžádání pro jejich vlastní specifikace projektu, což zajišťuje předvídatelné a opakovatelné výsledky.
